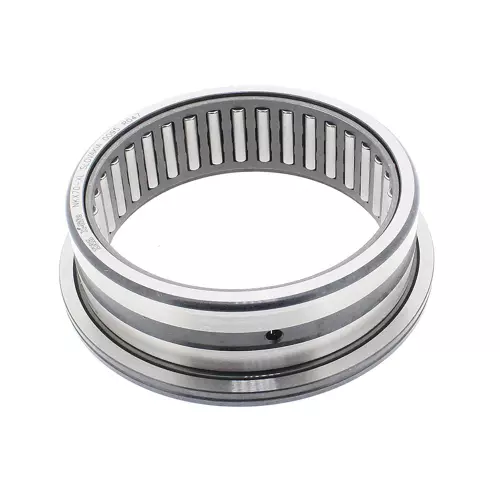

INA NKX70-XL轴承代号说明
N
K
X
7
0
-
X
L
NKX：滚针与推力球复合轴承，不带内圈
70：内径代号，内径：70 mm
-XL：X-life 长寿命轴承标记
NKX：
滚针与推力球复合轴承，不带内圈
70：
内径代号，内径：70 mm
-XL：
X-life 长寿命轴承标记
INA NKX70-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 70 mm | 内径 |
| D | 85 mm | 外径 |
| C | 40 mm | 高度 |
| Cr | 50,000 N | 径向额定动载荷 |
| C0r | 92,000 N | 径向额定静载荷 |
| Ca | 43,000 N | 基本额定动载荷，轴向 |
| C0a | 127,000 N | 基本额定静载荷，轴向 |
| Cur | 16,000 N | 径向极限疲劳载荷 |
| Cua | 6,300 N | 极限疲劳载荷，轴向 |
| nG | 2,400 1/min | 极限转速 |
| 554.34 g | 重量 | |
| 尺寸参数 | ||
| D1 max | 95.2 mm | 法兰最大外径 |
| D2 max | 95.2 mm | 法兰最大外径 |
| C1 | 18 mm | 轴向密封组件的宽度 |
| C1 | 11 mm | 到润滑孔的距离 |
| C2 | 11 mm | 到润滑孔的距离 |
| dw | 70 mm | 轴垫圈内径 |
| rmin | 1 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da | 90.5 mm | 轴肩安装尺寸 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| IR60X70X25-XL | 配套的内圈型号 | |
INA NKX70-XL轴承后缀
| 密封 | 不带 | |
| 保持架 | 标准 | 标准 |
