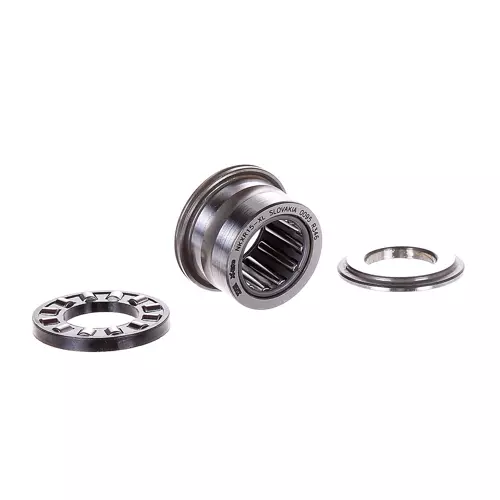

INA NKXR15-XL轴承代号说明
N
K
X
R
1
5
-
X
L
NKXR：滚针与推力圆柱滚子复合轴承，不带内圈
15：内径代号，内径：15 mm
-XL：X-life 长寿命轴承标记
NKXR：
滚针与推力圆柱滚子复合轴承，不带内圈
15：
内径代号，内径：15 mm
-XL：
X-life 长寿命轴承标记
INA NKXR15-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 15 mm | 内径 |
| D | 24 mm | 外径 |
| C | 23 mm | 高度 |
| Cr | 12,100 N | 径向额定动载荷 |
| C0r | 12,700 N | 径向额定静载荷 |
| Ca | 14,400 N | 基本额定动载荷，轴向 |
| C0a | 28,500 N | 基本额定静载荷，轴向 |
| Cur | 2,360 N | 径向极限疲劳载荷 |
| Cua | 4,050 N | 极限疲劳载荷，轴向 |
| nG | 13,000 1/min | 极限转速 |
| nϑr | 6,500 1/min | 参考转速 |
| 41.38 g | 重量 | |
| 尺寸参数 | ||
| D1 max | 28.1 mm | 法兰最大外径 |
| D2 max | 28.1 mm | 法兰最大外径 |
| C1 | 9 mm | 轴向密封组件的宽度 |
| C2 | 6.5 mm | 到润滑孔的距离 |
| dw | 15 mm | 轴垫圈内径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da | 23.7 mm | 轴肩安装尺寸 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| IR12X15X16-XL | 配套的内圈型号 | |
INA NKXR15-XL轴承后缀
| 密封 | 不带 |
