INA NNTR80X200X90-2ZL轴承代号说明
N
N
T
R
8
0
X
2
0
0
X
9
0
-
2
Z
L
NNTR：满装双列圆柱滚子支承型滚轮轴承
80：内径代号，内径：80 mm
X：分隔符
200：外径代号，外径：200 mm
X：分隔符
90：宽度代号，宽度：90 mm
-2ZL：两侧带叠层式密封盖
NNTR：
满装双列圆柱滚子支承型滚轮轴承
80：
内径代号，内径：80 mm
X：
分隔符
200：
外径代号，外径：200 mm
X：
分隔符
90：
宽度代号，宽度：90 mm
-2ZL：
两侧带叠层式密封盖

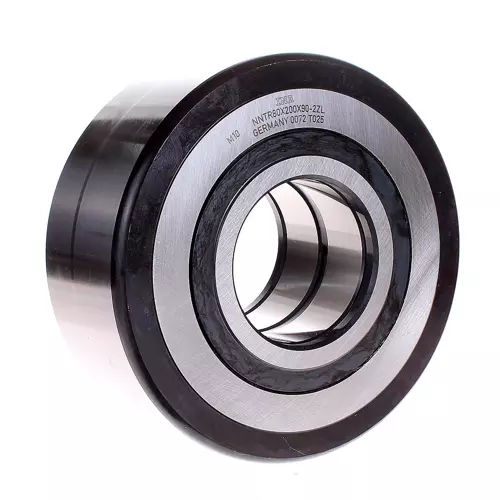

INA NNTR80X200X90-2ZL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 80 mm | 内径 |
| D | 200 mm | 外径 |
| B | 90 mm | 内圈宽度 |
| Cr w | 410,000 N | 径向额定动载荷 |
| C0r w | 620,000 N | 径向额定静载荷 |
| Cur w | 93,000 N | 径向极限疲劳载荷 |
| nD G | 500 1/min | 永久脂润滑转速 |
| F0r per | 620,000 N | 容许静载荷，径向 |
| Fr per | 550,000 N | 外圈允许动载荷，径向 |
| 16.5 kg | 重量 | |
| 尺寸参数 | ||
| C | 88 mm | 外圈宽度 |
| rmin | 4 mm | 最小倒角尺寸 |
| r1 min | 2 mm | 最小倒角尺寸 |
| 安装参数 | ||
| d2 | 102 mm | 止推垫圈的止推直径 |
| D1 | 127 mm | 安装尺寸 |
| d3 | 5 mm | 润滑孔直径 |
| R | 10,000 mm | 外圈外轮廓半径 |
| 3 | 润滑孔的数量 | |
INA NNTR80X200X90-2ZL轴承后缀
| 密封 | 2ZL | 双面防尘盖 |
