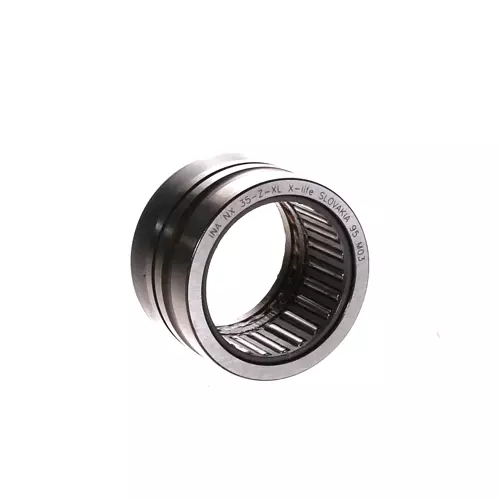

INA NX35-Z-XL轴承代号说明
N
X
3
5
-
Z
-
X
L
NX：滚针与推力球复合轴承
35：内径代号，内径：35 mm
-Z：带外防尘盖，已填充锂基复合润滑脂，代号：GA08
-XL：X-life 长寿命轴承标记
NX：
滚针与推力球复合轴承
35：
内径代号，内径：35 mm
-Z：
带外防尘盖，已填充锂基复合润滑脂，代号：GA08
-XL：
X-life 长寿命轴承标记
INA NX35-Z-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 35 mm | 内径 |
| D | 47 mm | 外径 |
| C | 30 mm | 高度 |
| Cr | 27,500 N | 径向额定动载荷 |
| C0r | 41,500 N | 径向额定静载荷 |
| Ca | 12,400 N | 基本额定动载荷，轴向 |
| C0a | 32,500 N | 基本额定静载荷，轴向 |
| Cur | 7,400 N | 径向极限疲劳载荷 |
| Cua | 1,480 N | 极限疲劳载荷，轴向 |
| nG | 3,700 1/min | 极限转速 |
| 137.92 g | 重量 | |
| 尺寸参数 | ||
| C1 | 10 mm | 到润滑孔的距离 |
| C2 | 10 mm | 到润滑孔的距离 |
| dw | 35 mm | 轴垫圈内径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da | 40.5 mm | 轴肩安装尺寸 |
| ra max | 0.3 mm | 最大凹槽半径 |
| D1 | 50.1 mm | 卡环连接直径 |
| C2 | 14.2 mm | 带卡环的连接宽度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| IR30X35X20-XL | 配套的内圈型号 | |
| WR47, SW47 | 止动环 | |
INA NX35-Z-XL轴承后缀
| 密封 | Z | 轴承带端盖 |
| 保持架 | 标准 | 标准 |
