INA PBY15-XL轴承代号说明
P
B
Y
1
5
-
X
L

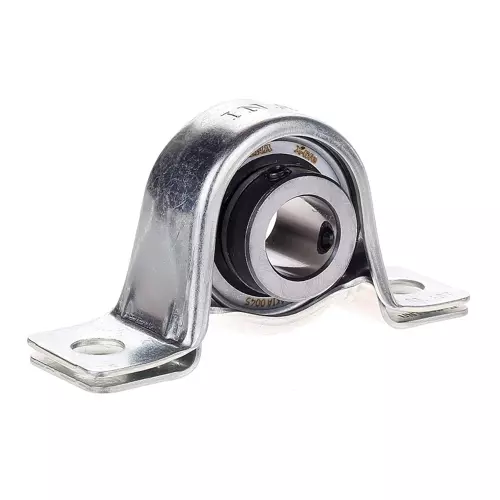

PBY：冲压钢立式轴承座 GEH..-BT 与（G）AY..-NPP-B 外球面球轴承组成的带座轴承单元
15：内径代号，内径：15 mm
-XL：X-life 长寿命轴承标记
PBY：
冲压钢立式轴承座 GEH..-BT 与（G）AY..-NPP-B 外球面球轴承组成的带座轴承单元
15：
内径代号，内径：15 mm
-XL：
X-life 长寿命轴承标记
INA PBY15-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| L | 85.7 mm | 总长度 |
| H2 | 43.2 mm | 高度 |
| C0r G | 1.350 N | 承载能力（外壳） |
| Cr | 10,100 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| nG Grease | 22,300 1/min | 极限转速-脂润滑 |
| 0.15 kg | 重量 | |
| 尺寸参数 | ||
| H | 22.2 mm | 轴距 |
| A | 25.4 mm | 宽度（基座） |
| A1 | 18.4 mm | 宽度（头部） |
| H1 | 2.6 mm | 高度（基座） |
| 安装参数 | ||
| J | 68 mm | 固定孔距 |
| N | 9.5 mm | 固定孔 |
| 计算因素 | ||
| f | 13 | 计算因子 |
| 附加附件 | ||
| GEH40-BT | 外壳 | |
| AY15-XL-NPP-B | 轴承型号 | |
INA PBY15-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA PBY15轴承，货期3-4周 | ￥165.88元 | - | 2 |
