INA PBY30-XL轴承代号说明
P
B
Y
3
0
-
X
L

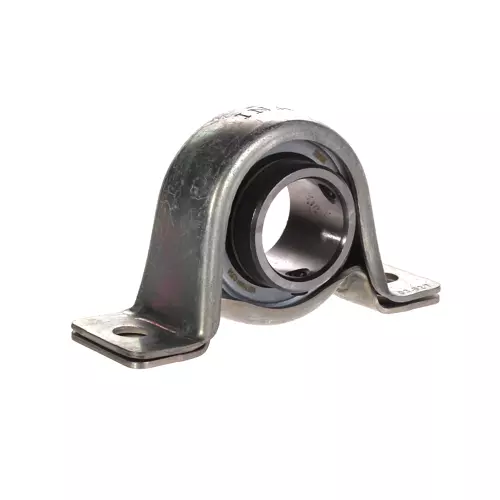

PBY：冲压钢立式轴承座 GEH..-BT 与（G）AY..-NPP-B 外球面球轴承组成的带座轴承单元
30：内径代号，内径：30 mm
-XL：X-life 长寿命轴承标记
PBY：
冲压钢立式轴承座 GEH..-BT 与（G）AY..-NPP-B 外球面球轴承组成的带座轴承单元
30：
内径代号，内径：30 mm
-XL：
X-life 长寿命轴承标记
INA PBY30-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| L | 117.5 mm | 总长度 |
| H2 | 66.1 mm | 高度 |
| C0r G | 2,700 N | 承载能力（外壳） |
| Cr | 19,500 N | 径向额定动载荷 |
| C0r | 11,300 N | 径向额定静载荷 |
| nG Grease | 13,800 1/min | 极限转速-脂润滑 |
| 0.39 kg | 重量 | |
| 尺寸参数 | ||
| H | 33.3 mm | 轴距 |
| A | 38 mm | 宽度（基座） |
| A1 | 26.5 mm | 宽度（头部） |
| H1 | 4 mm | 高度（基座） |
| 安装参数 | ||
| J | 95 mm | 固定孔距 |
| N | 11.5 mm | 固定孔 |
| 计算因素 | ||
| f | 13.8 | 计算因子 |
| 附加附件 | ||
| GEH62-BT | 外壳 | |
| AY30-XL-NPP-B | 轴承型号 | |
INA PBY30-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA PBY30轴承，货期1-3周 | ￥201.84元 | - | 5 |
