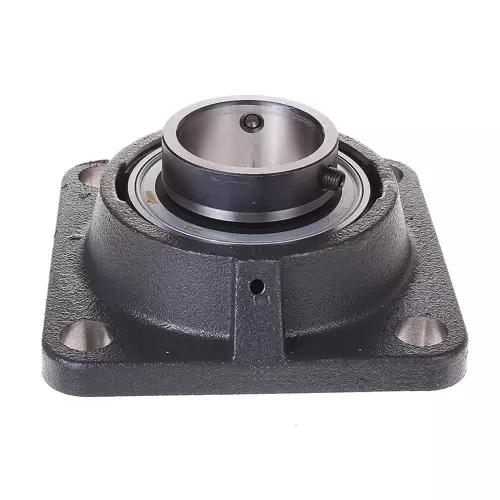

INA PCJY50-XL-N轴承代号说明
P
C
J
Y
5
0
-
X
L
-
N
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CJ：四螺栓方形法兰式轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
50：内径代号，内径：50 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CJ：
四螺栓方形法兰式轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
50：
内径代号，内径：50 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
INA PCJY50-XL-N轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| L | 143 mm | 法兰宽度 |
| U | 60 mm | 单元总高度 |
| Cr | 37,500 N | 径向额定动载荷 |
| C0r | 23,200 N | 径向额定静载荷 |
| Cur | 1,210 N | 径向极限疲劳载荷 |
| 2.3 kg | 重量 | |
| 尺寸参数 | ||
| A | 41 mm | 外壳高度 |
| A1 | 13 mm | 法兰厚度 |
| A2 | 28 mm | 滚道距离 |
| B | 43 mm | 宽度 |
| V | 119 mm | 壳体肩部直径 |
| Q | M6 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 111 mm | 固定孔距 |
| N | 18 mm | 固定孔 |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJ10 | 外壳 | |
| GAY50-XL-NPP-B | 轴承型号 | |
| KASK10 | 保护帽 | |
INA PCJY50-XL-N轴承后缀
