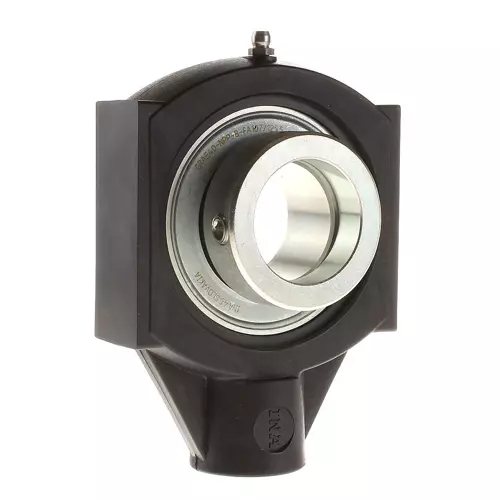

INA PHE40-TV-FA125.5轴承代号说明
P
H
E
4
0
-
T
V
-
F
A
1
2
5
-
5
P：两侧带NPP唇封（P密封）的外球面球轴承座安装单元
HE：带滑块轴承座
40：内径代号，内径：40 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-FA125-5：带Corrotect涂层，防腐蚀
P：
两侧带NPP唇封（P密封）的外球面球轴承座安装单元
HE：
带滑块轴承座
40：
内径代号，内径：40 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-FA125-5：
带Corrotect涂层，防腐蚀
INA PHE40-TV-FA125.5轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| L | 140 mm | 长度 |
| M | 100 mm | 外壳 总宽度 |
| 1.02 kg | 重量 | |
| 尺寸参数 | ||
| T | 40 mm | 高度（外壳，安装侧） |
| A2 | 34.5 mm | 外壳宽度 |
| 安装参数 | ||
| L1 | 85 mm | 轴距 |
| L3 | 80 mm | 导向槽长度s |
| K | M16 | 螺纹固定孔 |
| Q | 1/4-28 UNF | 连接螺纹润滑 |
| 附加附件 | ||
| HE08-TV | 外壳 | |
| GRAE40-NPP-B-FA107/125.5 | 轴承型号 | |
| KASK08-S-G | 端盖 | |
| KASK08-S-R-丁腈橡胶 | 开式保护盖 | |
INA PHE40-TV-FA125.5轴承后缀
| 特殊材质 | TV | 塑料外壳 |
| 制造说明 | FA125.5 | 轴承带防腐涂层 |
