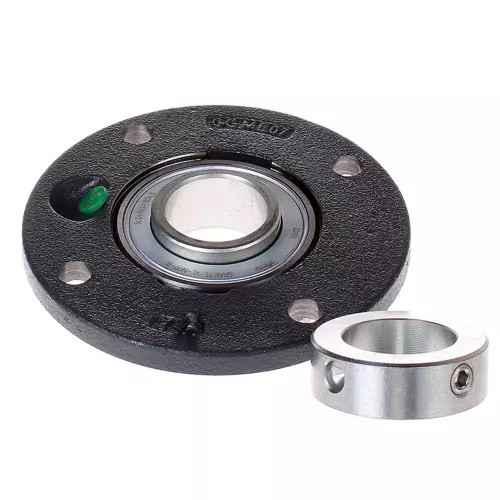

INA PME35-XL-N轴承代号说明
P
M
E
3
5
-
X
L
-
N
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
ME：四螺栓圆形法兰式轴承座
35：内径代号，内径：35 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
ME：
四螺栓圆形法兰式轴承座
35：
内径代号，内径：35 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
INA PME35-XL-N轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| H | 135 mm | 法兰高度 |
| B1 | 39 mm | 锁环总宽度 |
| U | 28.5 mm | 单元总高度 |
| Cr | 25,500 N | 径向额定动载荷 |
| C0r | 15,300 N | 径向额定静载荷 |
| Cur | 650 N | 径向极限疲劳载荷 |
| 1.27 kg | 重量 | |
| 尺寸参数 | ||
| A | 20.5 mm | 外壳高度 |
| A1 | 10 mm | 法兰厚度 |
| A2 | 1 mm | 滚道距离 |
| S | 2 mm | 倒角宽度 |
| Q | M6 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 110 mm | 节圆直径（孔） |
| N | 11.5 mm | 固定孔 |
| T1 | 10.5 mm | 插口高度 |
| Z | 90 mm | 套管直径 |
| h8 | 套管间隙直径 | |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| ME07 | 外壳 | |
| GRAE35-XL-NPP-B | 轴承型号 | |
| KASK07 | 保护帽 | |
INA PME35-XL-N轴承后缀
