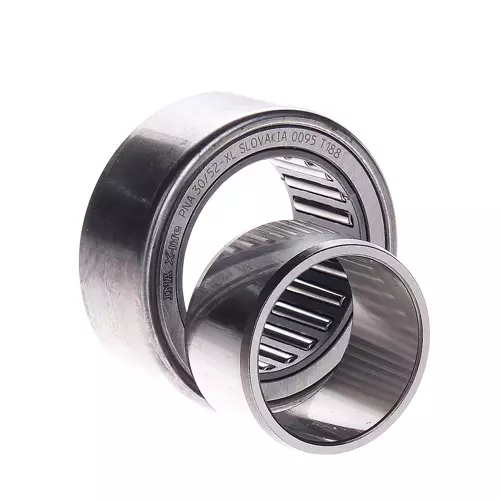

INA PNA30/52-XL轴承代号说明
P
N
A
3
0
/
5
2
-
X
L
PNA：调心滚针轴承
30：内径代号，公称内径：30 mm
/：分隔符
52：外径代号，公称外径：52 mm
-XL：X-life 长寿命轴承标记
PNA：
调心滚针轴承
30：
内径代号，公称内径：30 mm
/：
分隔符
52：
外径代号，公称外径：52 mm
-XL：
X-life 长寿命轴承标记
INA PNA30/52-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| D | 52 mm | 外径 |
| C | 20 mm | 外圈宽度 |
| Cr | 27,500 N | 径向额定动载荷 |
| C0r | 41,500 N | 径向额定静载荷 |
| Cur | 7,400 N | 径向极限疲劳载荷 |
| nG | 12,900 1/min | 极限转速 |
| 179.79 g | 重量 | |
| 尺寸参数 | ||
| F | 35 mm | 内圈滚道直径 |
| B | 20 mm | 内圈宽度 |
| D1 | 47.5 mm | 外圈法兰直径 |
| rmin | 0.8 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| smin | 0.5 mm | 最小轴向位移 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
INA PNA30/52-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA PNA30/52轴承 | ￥228.52元 | - | 50 |
