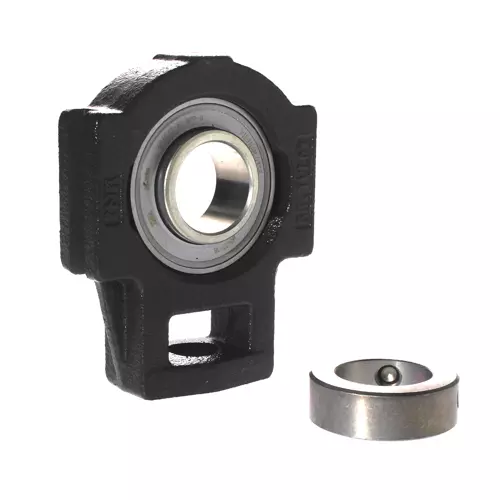

INA PTUE35-XL轴承代号说明
P
T
U
E
3
5
-
X
L
P：两侧带NPP唇封（P密封）的外球面球轴承座安装单元
TUE：带滑块轴承座
35：内径代号，内径：35 mm
-XL：X-life 长寿命轴承标记
P：
两侧带NPP唇封（P密封）的外球面球轴承座安装单元
TUE：
带滑块轴承座
35：
内径代号，内径：35 mm
-XL：
X-life 长寿命轴承标记
INA PTUE35-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| H | 102 mm | 高度 |
| L | 131.5 mm | 总长度 |
| 1.65 kg | 重量 | |
| 尺寸参数 | ||
| L1 | 80 mm | 轴距 |
| L2 | 13 mm | 固定杆长度 |
| L3 | 63 mm | 导向槽长度 |
| A | 40 mm | 外壳固定侧宽度 |
| N1 | 18 mm | 凹槽宽度 |
| N2 | 36.5 mm | 凹槽高度 |
| S1 | 29.5 mm | 滚道到锁环的距离 |
| T | 64 mm | 壳体固定侧的高度 |
| Q | M6 | 连接螺纹润滑 |
| A2 | 30 mm | 外壳宽度 |
| 安装参数 | ||
| A1 | 12 mm | 导向槽宽度 |
| H13 | 导向槽间隙宽度 | |
| H1 | 89 mm | 导向槽间距 |
| 0.15 mm | 导向槽上距离公差 | |
| -0.15 mm | 导向槽下距离公差 | |
| N | 22 mm | 固定孔 |
| 附加附件 | ||
| TUE07 | 外壳 | |
| GRAE35-XL-NPP-B | 轴承型号 | |
