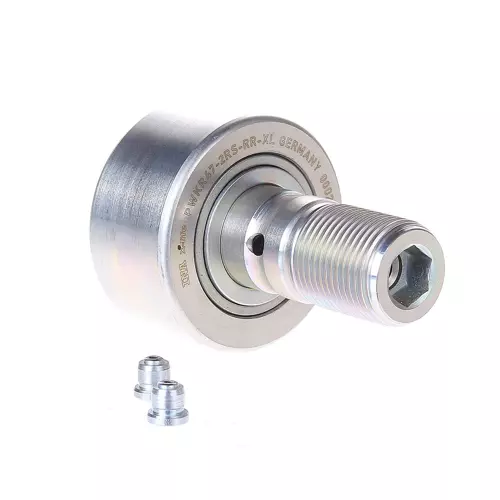

INA PWKR47-2RS-RR-XL轴承代号说明
P
W
K
R
4
7
-
2
R
S
-
R
R
-
X
L
PW：带中挡边满装双列圆柱滚子
KR：螺栓型滚轮轴承
47：内径代号，内径：47 mm
-2RS：两侧有轴向防护型接触唇式密封圈
-RR：耐腐蚀设计，带Corrotect涂层
-XL：X-life 长寿命轴承标记
PW：
带中挡边满装双列圆柱滚子
KR：
螺栓型滚轮轴承
47：
内径代号，内径：47 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
-RR：
耐腐蚀设计，带Corrotect涂层
-XL：
X-life 长寿命轴承标记
INA PWKR47-2RS-RR-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 47 mm | 外径 |
| d1 | 20 mm | 滚轮螺柱/螺柱的配合直径 |
| B | 66 mm | 宽度 |
| Cr w | 24,600 N | 径向额定动载荷 |
| C0r w | 31,000 N | 径向额定静载荷 |
| Cur w | 3,800 N | 径向极限疲劳载荷 |
| nD G | 3,800 1/min | 永久脂润滑转速 |
| F0r per | 31,000 N | 容许静载荷，径向 |
| Fr per | 20,600 N | 外圈允许动载荷，径向 |
| 0.373 kg | 重量 | |
| 尺寸参数 | ||
| B1 | 25.6 mm | 止推垫圈宽度 |
| B2 | 40.5 mm | 螺栓/螺柱长度 |
| B3 | 9 mm | 到润滑孔的距离 |
| C | 24 mm | 外圈宽度 |
| C1 | 0.8 mm | 外圈到止推垫圈的突出部分 |
| rmin | 1 mm | 最小倒角尺寸 |
| d2 | 27 mm | 止推垫圈的止推直径 |
| d3 | 4 mm | 润滑孔直径 |
| G | M20X1,5 | 螺纹 |
| IG | 21 mm | 螺纹长度 |
| W | 10 mm | 单元宽度 |
| 附加附件 | ||
| NIPA2X7,5 | 传动配合润滑油嘴 | |
| MA | 120 Nm | 螺母拧紧力矩 |
INA PWKR47-2RS-RR-XL轴承后缀
| 密封 | 2RS | 两侧的唇形保护密封 |
| 外圈轮廓 | 优化的INA剖面 | |
| 润滑油嘴 | 配套润滑油嘴2x | |
| 是否带再润滑设备 | 通过头部、螺柱和配合 | |
| 装配辅助工具 | 六角套筒 | |
| 螺栓安装方式 | 六角套筒 | |
| 涂层 | RR | 带特殊防腐涂层 |
