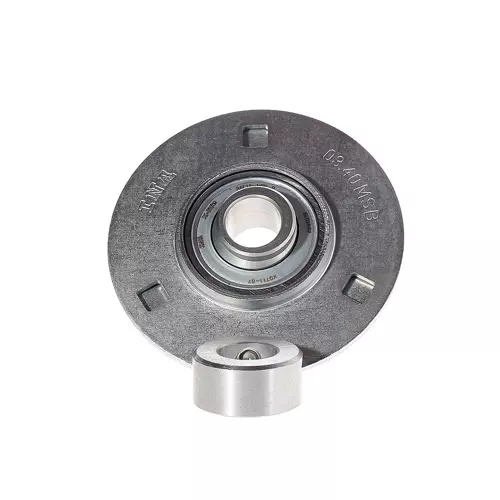

INA RA15-XL轴承代号说明
R
A
1
5
-
X
L
RA：通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元
15：内径代号，内径：15 mm
-XL：X-life 长寿命轴承标记
RA：
通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元
15：
内径代号，内径：15 mm
-XL：
X-life 长寿命轴承标记
INA RA15-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| H | 81 mm | 法兰高度 |
| H | 81 mm | 法兰宽度 |
| U | 24 mm | 单元总高度 |
| B1 | 28.6 mm | 锁环总宽度 |
| Cur | 248 N | 径向极限疲劳载荷 |
| Cr | 10,100 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| C0r G | 2,700 N | 承载能力（外壳） |
| 0.36 kg | 重量 | |
| 尺寸参数 | ||
| A | 7 mm | 外壳高度 |
| S | 2 mm | 法兰厚度 |
| V | 48 mm | 壳体肩部直径 |
| d3 | 28.4 mm | 外圈锁环/锁紧螺母 |
| 安装参数 | ||
| J | 63.5 mm | 节圆直径（孔） |
| N | 7.1 mm | 方形固定 |
| n | 3 | 螺丝孔数 |
| 附加附件 | ||
| 2 | 壳体数量 | |
| FLAN40-MSB | 外壳 | |
| EXZ | 固定 | |
| RAE15-XL-NPP-B | 轴承型号 | |
INA RA15-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA RA15轴承，货期1-3周 | ￥146.16元 | - | 87 |
| INA RSRA15-90-L0轴承，货期2-3周 | ￥187.92元 | - | 6 |
