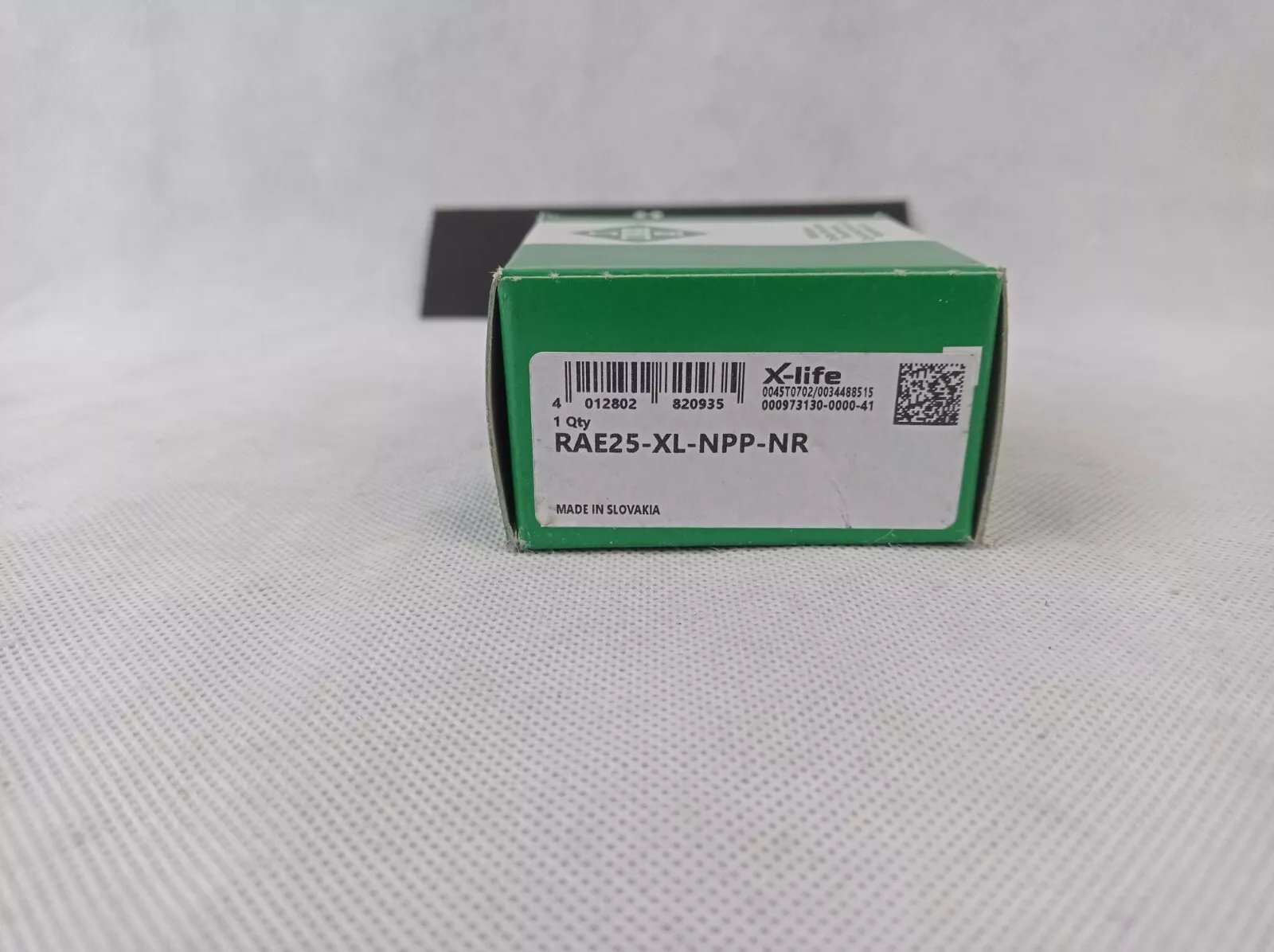

INA RAE25-XL-NPP-NR轴承代号说明
R
A
E
2
5
-
X
L
-
N
P
P
-
N
R
RA：通过偏心套圈固定内圈，内圈在一侧加宽
E：公制尺寸
25：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-NPP：两侧有唇密封（P 型密封）
-NR：带止动槽和止动环
RA：
通过偏心套圈固定内圈，内圈在一侧加宽
E：
公制尺寸
25：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-NPP：
两侧有唇密封（P 型密封）
-NR：
带止动槽和止动环
INA RAE25-XL-NPP-NR轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| D | 52 mm | 外径 |
| B | 21.4 mm | 宽度 |
| B1 | 31 mm | 锁环总宽度 |
| Cr | 14,000 N | 径向额定动载荷 |
| C0r | 7,800 N | 径向额定静载荷 |
| Cur | 410 N | 径向极限疲劳载荷 |
| 0.2 kg | 重量 | |
| 尺寸参数 | ||
| C | 15 mm | 外圈宽度 |
| S | 7.5 mm | 滚道距离 |
| d2 | 30.5 mm | 内圈挡边密封直径 |
| d3 | 37.5 mm | 外圈锁环/锁紧螺母 |
| A | 3.58 mm | 卡环距离 |
| 0 mm | 扣环上距离公差 | |
| -0.25 mm | 扣环下距离公差 | |
| W | 3 mm | 单元宽度 |
| D2 | 57.9 mm | 卡环外径 |
| 0 mm | 卡环上宽度公差 | |
| -0.1 mm | 卡环下宽度公差 | |
| 计算因素 | ||
| f | 13.8 | 计算因子 |
INA RAE25-XL-NPP-NR轴承后缀
