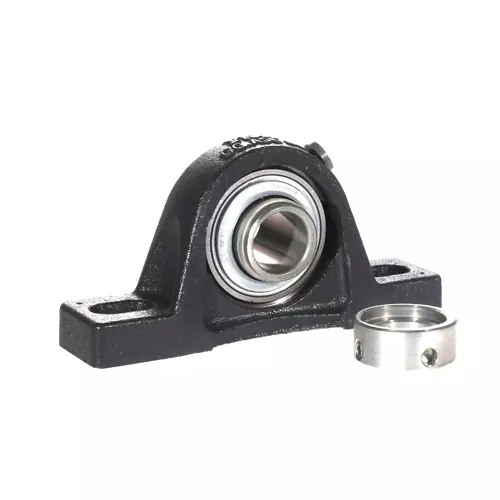

INA RASE20-XL-N轴承代号说明
R
A
S
E
2
0
-
X
L
-
N
R：附带KRR两侧唇密封（R型密封）的外球面球轴承座安装单元
ASE：立式轴承座
20：内径代号，内径：20 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
R：
附带KRR两侧唇密封（R型密封）的外球面球轴承座安装单元
ASE：
立式轴承座
20：
内径代号，内径：20 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
INA RASE20-XL-N轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| L | 130 mm | 总长度 |
| H2 | 64 mm | 高度 |
| 0.63 kg | 重量 | |
| 尺寸参数 | ||
| H | 33.3 mm | 轴距 |
| A | 32 mm | 宽度（基座） |
| A1 | 19 mm | 宽度（头部） |
| H1 | 14.5 mm | 高度（基座） |
| B1 | 43.7 mm | 锁环总宽度 |
| S1 | 26.6 mm | 滚道到锁环的距离 |
| Q | M6 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 97.5 mm | 固定孔距 |
| N | 11 mm | 宽度（锁） |
| N1 | 19 mm | 长度（锁） |
| 附加附件 | ||
| ASE04 | 外壳 | |
| GE20-XL-KRR-B | 轴承型号 | |
| KASK04 | 保护帽 | |
