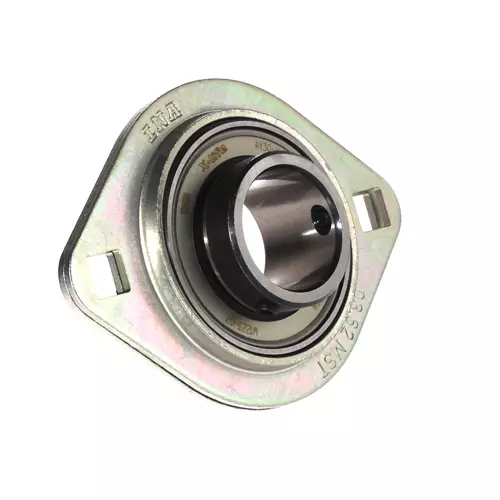

INA RATY30-XL轴承代号说明
R
A
T
Y
3
0
-
X
L
RA：通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元
TY：RATY：冲压钢菱形法兰式轴承座 FLAN..-MST 与（G）AY..-NPP-B 外球面球轴承组成的带座轴承单元
30：内径代号，内径：30 mm
-XL：X-life 长寿命轴承标记
RA：
通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元
TY：
RATY：冲压钢菱形法兰式轴承座 FLAN..-MST 与（G）AY..-NPP-B 外球面球轴承组成的带座轴承单元
30：
内径代号，内径：30 mm
-XL：
X-life 长寿命轴承标记
INA RATY30-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| L | 84 mm | 法兰宽度 |
| H | 112.7 mm | 法兰高度 |
| H | 112.7 mm | 法兰宽度 |
| U | 23.5 mm | 单元总高度 |
| Cr | 19,500 N | 径向额定动载荷 |
| C0r | 11,300 N | 径向额定静载荷 |
| Cur | 480 N | 径向极限疲劳载荷 |
| C0r G | 5,000 N | 承载能力（外壳） |
| Cg | 5,000 N | 承载能力（外壳） |
| 0.42 kg | 重量 | |
| 尺寸参数 | ||
| A | 8.7 mm | 外壳高度 |
| B | 30 mm | 宽度 |
| S1 | 2.5 mm | 法兰厚度 |
| S | 2.5 mm | 法兰厚度 |
| V | 71 mm | 壳体肩部直径 |
| 安装参数 | ||
| J | 90.5 mm | 固定孔距 |
| N | 10.5 mm | 固定孔 |
| N | 10.5 mm | 方形固定 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 2 | 壳体数量 | |
| FLAN62-MST | 外壳 | |
| AY30-XL-NPP-B | 轴承型号 | |
