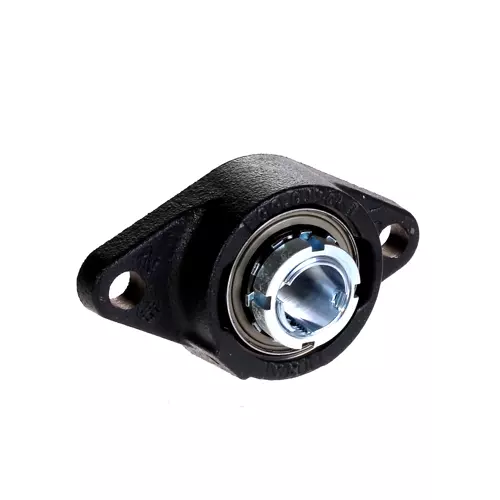

INA RCJTA20-XL-NN轴承代号说明
R
C
J
T
A
2
0
-
X
L
-
N
N
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：双螺栓菱形法兰式轴承座
A：嵌入 GSH..-2RSR-B 系列外球面球轴承
20：内径代号，内径：20 mm
-XL：X-life 长寿命轴承标记
-NN：带端盖安装凹槽的铸铁轴承座
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：
双螺栓菱形法兰式轴承座
A：
嵌入 GSH..-2RSR-B 系列外球面球轴承
20：
内径代号，内径：20 mm
-XL：
X-life 长寿命轴承标记
-NN：
带端盖安装凹槽的铸铁轴承座
INA RCJTA20-XL-NN轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| L | 61 mm | 法兰宽度 |
| H | 112 mm | 法兰高度 |
| U | 42.5 mm | 单元总高度 |
| Cr | 12,700 N | 径向额定动载荷 |
| C0r | 6,600 N | 径向额定静载荷 |
| Cur | 365 N | 径向极限疲劳载荷 |
| 0.42 kg | 重量 | |
| 尺寸参数 | ||
| A | 28 mm | 外壳高度 |
| A1 | 10 mm | 法兰厚度 |
| A2 | 19 mm | 滚道距离 |
| V | 61 mm | 壳体肩部直径 |
| Q | M6 | 连接螺纹润滑 |
| d3 | 32 mm | 偏心套外径 |
| 安装参数 | ||
| J | 90 mm | 固定孔距 |
| N | 11.5 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJT04 | 外壳 | |
| GSH20-XL-2RSR-B | 轴承型号 | |
| KASK04 | 保护帽 | |
INA RCJTA20-XL-NN轴承后缀
| 槽 | N | 带有端盖咬边槽的铸铁外壳 |
