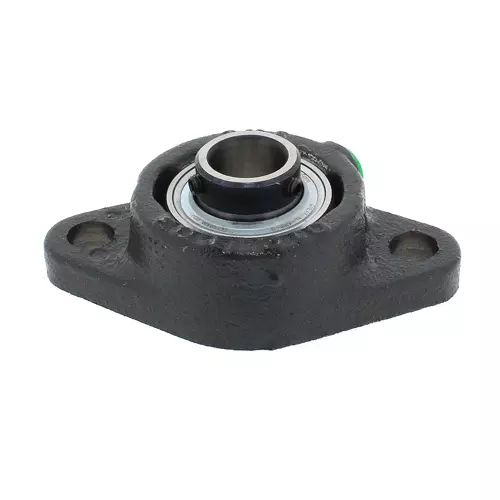

INA RCJTY17-XL轴承代号说明
R
C
J
T
Y
1
7
-
X
L
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：双螺栓菱形法兰式轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
17：内径代号，内径：17 mm
-XL：X-life 长寿命轴承标记
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：
双螺栓菱形法兰式轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
17：
内径代号，内径：17 mm
-XL：
X-life 长寿命轴承标记
INA RCJTY17-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 17 mm | 内径 |
| L | 57 mm | 法兰宽度 |
| H | 99 mm | 法兰高度 |
| U | 32.9 mm | 单元总高度 |
| Cr | 9,800 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| Cur | 202 N | 径向极限疲劳载荷 |
| 0.34 kg | 重量 | |
| 尺寸参数 | ||
| A | 25 mm | 外壳高度 |
| A1 | 9.5 mm | 法兰厚度 |
| A2 | 17 mm | 滚道距离 |
| B | 27.4 mm | 宽度 |
| V | 57 mm | 壳体肩部直径 |
| Q | M6 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 76.5 mm | 固定孔距 |
| N | 11.5 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJT03 | 外壳 | |
| GYE17-XL-KRR-B | 轴承型号 | |
INA RCJTY17-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA RCJTY17轴承 | ￥147.32元 | - | 20 |
