INA RCJTY40-XL-N轴承代号说明
R
C
J
T
Y
4
0
-
X
L
-
N
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元

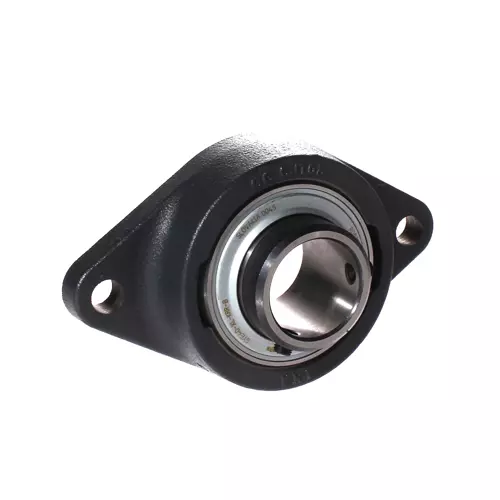

CJT：双螺栓菱形法兰式轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
40：内径代号，内径：40 mm
-XL：X-life 长寿命轴承标记
-N：带端盖安装凹槽的铸铁轴承座
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：
双螺栓菱形法兰式轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
40：
内径代号，内径：40 mm
-XL：
X-life 长寿命轴承标记
-N：
带端盖安装凹槽的铸铁轴承座
INA RCJTY40-XL-N轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| L | 105 mm | 法兰宽度 |
| H | 172 mm | 法兰高度 |
| U | 54.2 mm | 单元总高度 |
| Cr | 34,500 N | 径向额定动载荷 |
| C0r | 19,800 N | 径向额定静载荷 |
| Cur | 840 N | 径向极限疲劳载荷 |
| 1.57 kg | 重量 | |
| 尺寸参数 | ||
| A | 34.5 mm | 外壳高度 |
| A1 | 13 mm | 法兰厚度 |
| A2 | 24 mm | 滚道距离 |
| B | 49.2 mm | 宽度 |
| V | 105 mm | 壳体肩部直径 |
| Q | Rp1/8 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 143.5 mm | 固定孔距 |
| N | 14 mm | 固定孔 |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJT08 | 外壳 | |
| GYE40-XL-KRR-B | 轴承型号 | |
| KASK08 | 保护帽 | |
INA RCJTY40-XL-N轴承后缀
| 槽 | N | 带有端盖咬边槽的铸铁外壳 |
INA RCJTY40-XL-N轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA RCJTY40轴承，货期7-10天 | ￥272.6元 | - | 2 |
| INA RCJTY40 -N轴承，货期1-3周 | ￥364.24元 | - | 9 |
