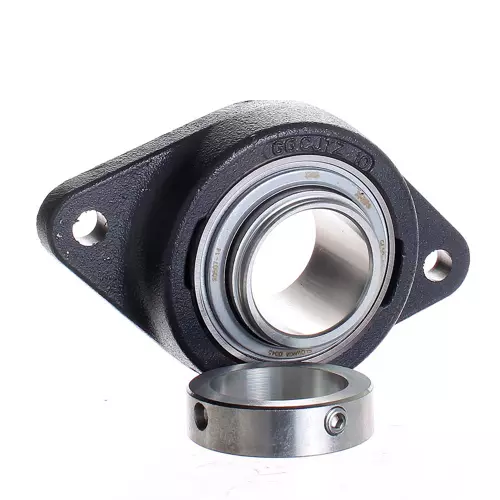

INA RCJTZ50-XL轴承代号说明
R
C
J
T
Z
5
0
-
X
L
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：双螺栓菱形法兰式轴承座
Z：CJTZ：双螺栓菱形法兰式轴承座
50：内径代号，内径：50 mm
-XL：X-life 长寿命轴承标记
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJT：
双螺栓菱形法兰式轴承座
Z：
CJTZ：双螺栓菱形法兰式轴承座
50：
内径代号，内径：50 mm
-XL：
X-life 长寿命轴承标记
INA RCJTZ50-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| L | 116 mm | 法兰宽度 |
| H | 190 mm | 法兰高度 |
| U | 62.2 mm | 单元总高度 |
| Cr | 35,000 N | 径向额定动载荷 |
| C0r | 23,200 N | 径向额定静载荷 |
| Cur | 990 N | 径向极限疲劳载荷 |
| 2.32 kg | 重量 | |
| 尺寸参数 | ||
| A | 35 mm | 外壳高度 |
| A1 | 13 mm | 法兰厚度 |
| A2 | 24 mm | 滚道距离 |
| V | 116 mm | 壳体肩部直径 |
| Q | M6 | 连接螺纹润滑 |
| d3 | 69 mm | 偏心套外径 |
| 安装参数 | ||
| J | 157 mm | 固定孔距 |
| N | 14 mm | 固定孔 |
| T1 | 4 mm | 插口高度 |
| Z | 105 mm | 套管直径 |
| h8 | 套管间隙直径 | |
| n | 2 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| CJTZ10 | 外壳 | |
| GE50-XL-KRR-B | 轴承型号 | |
