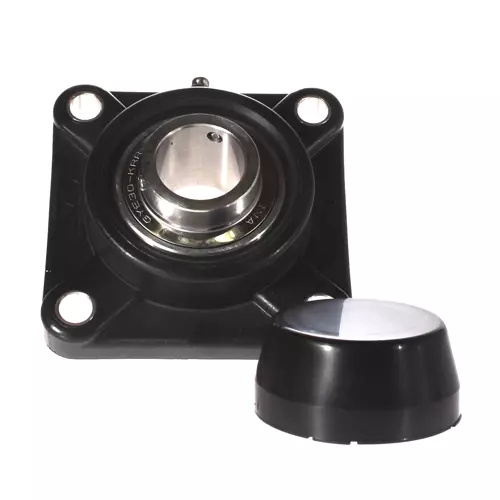

INA RCJY30-TV-VA轴承代号说明
R
C
J
Y
3
0
-
T
V
-
V
A
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJ：四螺栓方形法兰式轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
30：内径代号，内径：30 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-VA：耐腐蚀钢（不锈钢）材质
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
CJ：
四螺栓方形法兰式轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
30：
内径代号，内径：30 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-VA：
耐腐蚀钢（不锈钢）材质
INA RCJY30-TV-VA轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| L | 107 mm | 法兰宽度 |
| U | 41.4 mm | 单元总高度 |
| Cr | 18,700 N | 径向额定动载荷 |
| C0r | 10,700 N | 径向额定静载荷 |
| Cur | 530 N | 径向极限疲劳载荷 |
| C0r G | 17,700 N | 承载能力（外壳） |
| 0.496 kg | 重量 | |
| 尺寸参数 | ||
| A | 31.5 mm | 外壳高度 |
| A1 | 14.3 mm | 法兰厚度 |
| A2 | 19.2 mm | 滚道距离 |
| B | 38.1 mm | 宽度 |
| 安装参数 | ||
| J | 83 mm | 固定孔距 |
| N | 11 mm | 固定孔 |
| W | SW3 | 单元宽度 |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| GEHCJ06-TV | 外壳 | |
| GYE30-KRR-B-FA107-VA | 轴承型号 | |
| KASK06 | 保护帽 | |
INA RCJY30-TV-VA轴承后缀
