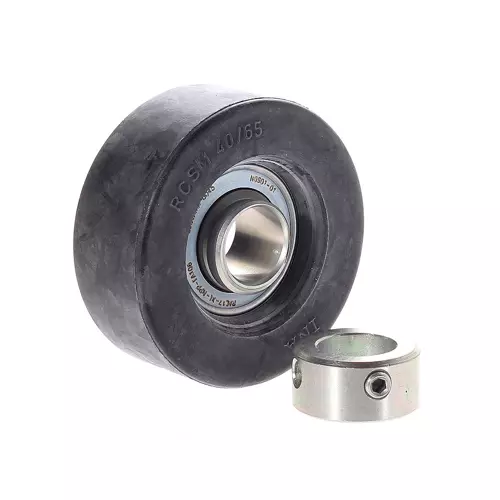

INA RCSMB17/65-XL-FA106轴承代号说明
R
C
S
M
B
1
7
/
6
5
-
X
L
-
F
A
1
0
6
RCSM：橡胶内衬的外表面为圆柱面
B：外球面球轴承 RAE..-NPP
17/65：基本代号，与轴承内径尺寸有关
-XL：X-life 长寿命轴承标记
-FA106：轴承经特殊噪音测试
RCSM：
橡胶内衬的外表面为圆柱面
B：
外球面球轴承 RAE..-NPP
17/65：
基本代号，与轴承内径尺寸有关
-XL：
X-life 长寿命轴承标记
-FA106：
轴承经特殊噪音测试
INA RCSMB17/65-XL-FA106轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 17 mm | 内径 |
| D | 65.1 mm | 外径 |
| C | 25.4 mm | 外圈宽度 |
| B1 | 28.6 mm | 锁环总宽度 |
| Cr | 9,800 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| Cur | 248 N | 径向极限疲劳载荷 |
| 900 | 承载能力（橡胶衬里） | |
| 0.18 kg | 重量 | |
| 尺寸参数 | ||
| S1 | 22.1 mm | 滚道到锁环的距离 |
| D2 | 35 mm | 橡胶衬里法兰直径 |
| d3 | 28.4 mm | 外圈锁环/锁紧螺母 |
| P | 12.7 mm | 橡胶衬里与端面的配合距离 |
| n.r. | ||
| 支撑 A | 70 ° | 硬质橡胶衬里 |
| 计算因素 | ||
| f | 13 | 计算因子 |
| 附加附件 | ||
| RAE17-XL-NPP-FA106 | 轴承型号 | |
INA RCSMB17/65-XL-FA106轴承后缀
| 制造说明 | FA106 | 经过特殊噪声测试的轴承 |
