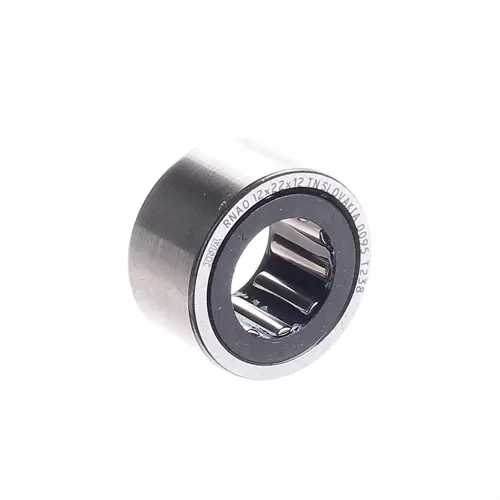

INA RNAO12X22X12-TV轴承代号说明
R
N
A
O
1
2
X
2
2
X
1
2
-
T
V
R：无内圈
NAO：无引导档边型滚针轴承
12：内径代号，参考内径：12 mm
X：分隔符
22：外径代号，参考外径：22 mm
X：分隔符
12：宽度代号，参考宽度：12 mm
-TV：滚针引导，玻璃纤维增强尼龙66保持架
R：
无内圈
NAO：
无引导档边型滚针轴承
12：
内径代号，参考内径：12 mm
X：
分隔符
22：
外径代号，参考外径：22 mm
X：
分隔符
12：
宽度代号，参考宽度：12 mm
-TV：
滚针引导，玻璃纤维增强尼龙66保持架
INA RNAO12X22X12-TV轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 12 mm | 下滚子直径 |
| D | 22 mm | 外径 |
| B | 12 mm | 宽度 |
| Cr | 10,000 N | 径向额定动载荷 |
| C0r | 9,900 N | 径向额定静载荷 |
| Cur | 1,430 N | 径向极限疲劳载荷 |
| nG | 26,000 1/min | 极限转速 |
| nG Grease | 15,500 1/min | 极限转速-脂润滑 |
| nϑr | 19,700 1/min | 参考转速 |
| 17.5 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| E | 18 mm | 外圈滚道直径 |
| C | 12 mm | 外圈宽度 |
| 安装参数 | ||
| ra max | 0.3 mm | 最大凹槽半径 |
| db | 17.6 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 18.3 mm | 外圈肩径 |
| Db | 12.3 mm | 轴肩（轴向引导装置）直径/外壳 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA RNAO12X22X12-TV轴承后缀
| 保持架 | TV | 聚酰胺66保持架 |
| 列数 | 1 | 单列 |
| 润滑孔 | 不带 | 不带 |
| 涂层 | 不带 | |
| 密封 | 不带 | |
| 产品特性 | 不带 |
