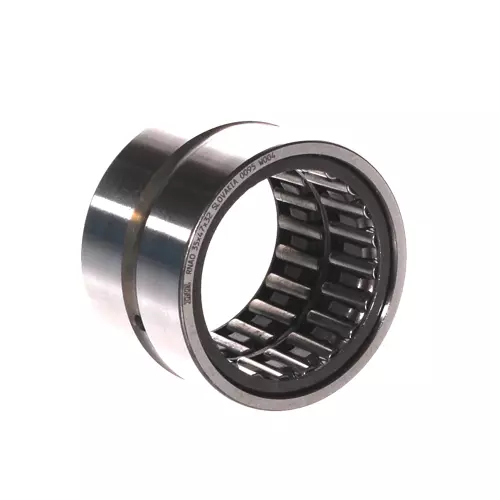

INA RNAO35X47X32-ZW-ASR1-XL轴承代号说明
R
N
A
O
3
5
X
4
7
X
3
2
-
Z
W
-
A
S
R
1
-
X
L
R：无内圈
NAO：无引导档边型滚针轴承
35：内径代号，参考内径：35 mm
X：分隔符
47：外径代号，参考外径：47 mm
X：分隔符
32：宽度代号，参考宽度：32 mm
-ZW：双列滚针轴承
-ASR1：外圈上有润滑槽和润滑孔
-XL：X-life 长寿命轴承标记
R：
无内圈
NAO：
无引导档边型滚针轴承
35：
内径代号，参考内径：35 mm
X：
分隔符
47：
外径代号，参考外径：47 mm
X：
分隔符
32：
宽度代号，参考宽度：32 mm
-ZW：
双列滚针轴承
-ASR1：
外圈上有润滑槽和润滑孔
-XL：
X-life 长寿命轴承标记
INA RNAO35X47X32-ZW-ASR1-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 35 mm | 下滚子直径 |
| D | 47 mm | 外径 |
| C | 32 mm | 外圈宽度 |
| Cr | 47,500 N | 径向额定动载荷 |
| C0r | 75,000 N | 径向额定静载荷 |
| Cur | 12,600 N | 径向极限疲劳载荷 |
| nG | 12,700 1/min | 极限转速 |
| nϑr | 7,500 1/min | 参考转速 |
| 0.156 kg | 重量 | |
| 尺寸参数 | ||
| E | 42 mm | 外圈滚道直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Db | 35.6 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 41.4 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 42.5 mm | 外圈肩径 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA RNAO35X47X32-ZW-ASR1-XL轴承后缀
| 润滑孔 | ASR1 | ASR1 |
| 列数 | ZW | ZW |
