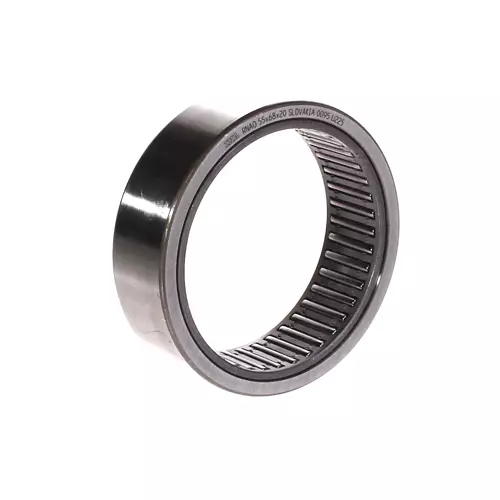

INA RNAO55X68X20-XL轴承代号说明
R
N
A
O
5
5
X
6
8
X
2
0
-
X
L
R：无内圈
NAO：无引导档边型滚针轴承
55：内径代号，参考内径：55 mm
X：分隔符
68：外径代号，参考外径：68 mm
X：分隔符
20：宽度代号，参考宽度：20 mm
-XL：X-life 长寿命轴承标记
R：
无内圈
NAO：
无引导档边型滚针轴承
55：
内径代号，参考内径：55 mm
X：
分隔符
68：
外径代号，参考外径：68 mm
X：
分隔符
20：
宽度代号，参考宽度：20 mm
-XL：
X-life 长寿命轴承标记
INA RNAO55X68X20-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 55 mm | 下滚子直径 |
| D | 68 mm | 外径 |
| C | 20 mm | 外圈宽度 |
| Cr | 32,000 N | 径向额定动载荷 |
| C0r | 66,000 N | 径向额定静载荷 |
| Cur | 10,900 N | 径向极限疲劳载荷 |
| nG | 8,500 1/min | 极限转速 |
| nϑr | 5,400 1/min | 参考转速 |
| 166 g | 重量 | |
| 尺寸参数 | ||
| E | 60 mm | 外圈滚道直径 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Db | 55.8 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 59.4 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 60.8 mm | 外圈肩径 |
| ra max | 0.6 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
