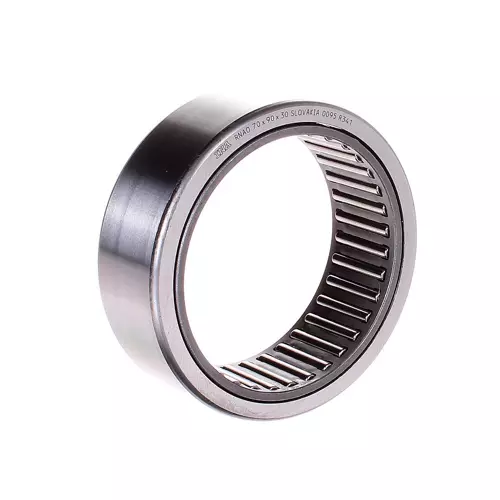

INA RNAO70X90X30-XL轴承代号说明
R
N
A
O
7
0
X
9
0
X
3
0
-
X
L
R：无内圈
NAO：无引导档边型滚针轴承
70：内径代号，参考内径：70 mm
X：分隔符
90：外径代号，参考外径：90 mm
X：分隔符
30：宽度代号，参考宽度：30 mm
-XL：X-life 长寿命轴承标记
R：
无内圈
NAO：
无引导档边型滚针轴承
70：
内径代号，参考内径：70 mm
X：
分隔符
90：
外径代号，参考外径：90 mm
X：
分隔符
30：
宽度代号，参考宽度：30 mm
-XL：
X-life 长寿命轴承标记
INA RNAO70X90X30-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| Fw | 70 mm | 下滚子直径 |
| D | 90 mm | 外径 |
| C | 30 mm | 外圈宽度 |
| Cr | 68,000 N | 径向额定动载荷 |
| C0r | 135,000 N | 径向额定静载荷 |
| Cur | 23,600 N | 径向极限疲劳载荷 |
| nG | 6,600 1/min | 极限转速 |
| nϑr | 4,250 1/min | 参考转速 |
| 499 g | 重量 | |
| 尺寸参数 | ||
| E | 78 mm | 外圈滚道直径 |
| rmin | 1 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Db | 71 mm | 轴肩（轴向引导装置）直径/外壳 |
| db | 77.2 mm | 轴肩（轴向引导装置）直径/轴 |
| Da | 78.8 mm | 外圈肩径 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
