INA RTUE50-XL轴承代号说明
R
T
U
E
5
0
-
X
L
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
TUE：带滑块轴承座
50：内径代号，内径：50 mm
-XL：X-life 长寿命轴承标记
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
TUE：
带滑块轴承座
50：
内径代号，内径：50 mm
-XL：
X-life 长寿命轴承标记

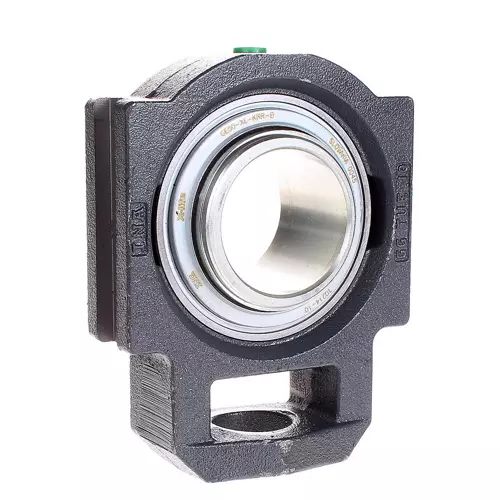

INA RTUE50-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| H | 115 mm | 高度 |
| L | 148 mm | 总长度 |
| 2.59 kg | 重量 | |
| 尺寸参数 | ||
| L1 | 90 mm | 轴距 |
| L2 | 16 mm | 固定杆长度 |
| L3 | 85 mm | 导向槽长度 |
| A | 50 mm | 外壳固定侧宽度 |
| N1 | 20 mm | 凹槽宽度 |
| N2 | 49 mm | 凹槽高度 |
| S1 | 38.2 mm | 滚道到锁环的距离 |
| T | 83 mm | 壳体固定侧的高度 |
| Q | M6 | 连接螺纹润滑 |
| A2 | 35 mm | 外壳宽度 |
| 安装参数 | ||
| A1 | 16 mm | 导向槽宽度 |
| H13 | 导向槽间隙宽度 | |
| H1 | 102 mm | 导向槽间距 |
| 0.15 mm | 导向槽上距离公差 | |
| -0.15 mm | 导向槽下距离公差 | |
| N | 29 mm | 固定孔 |
| 附加附件 | ||
| TUE10 | 外壳 | |
| GE50-XL-KRR-B | 轴承型号 | |
INA RTUE50-XL轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA RTUE50轴承，货期7-10天 | ￥482.56元 | - | 15 |
