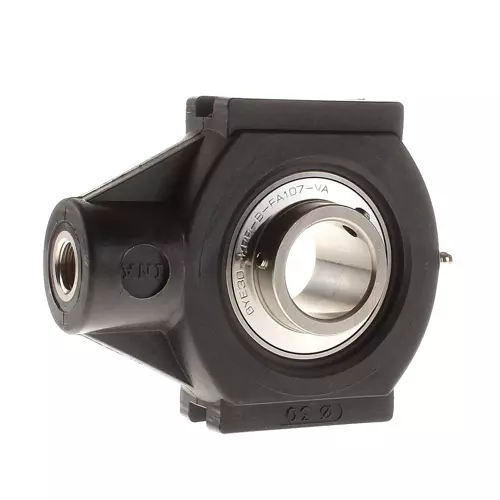

INA RTUEY30-TV-VA轴承代号说明
R
T
U
E
Y
3
0
-
T
V
-
V
A
R：两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
TUE：带滑块轴承座
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
30：内径代号，内径：30 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-VA：耐腐蚀钢（不锈钢）材质
R：
两侧带KRR唇封（R型密封）的外球面球轴承座安装单元
TUE：
带滑块轴承座
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
30：
内径代号，内径：30 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-VA：
耐腐蚀钢（不锈钢）材质
INA RTUEY30-TV-VA轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| L | 125 mm | 长度 |
| M | 102.5 mm | 外壳 总宽度 |
| 0.612 kg | 重量 | |
| 尺寸参数 | ||
| T | 40 mm | 高度（外壳，安装侧） |
| A2 | 34.5 mm | 外壳宽度 |
| 安装参数 | ||
| L1 | 76 mm | 轴距 |
| L3 | 63 mm | 导向槽长度s |
| A1 | 12 mm | 导向槽宽度 |
| H1 | 89 mm | 距离 guidance groove |
| K | M16 | 螺纹固定孔 |
| Q | 1/4-28 UNF | 连接螺纹润滑 |
| 附加附件 | ||
| TUE06-TV | 外壳 | |
| GYE30-KRR-B-FA107-VA | 轴承型号 | |
| KASK06-S-G | 端盖 | |
| KASK06-S-R-丁腈橡胶 | 开式保护盖 | |
INA RTUEY30-TV-VA轴承后缀
| 特殊材质 | TV | 塑料外壳 |
| 耐腐蚀轴承 | VA | 耐腐蚀VA设计 |
