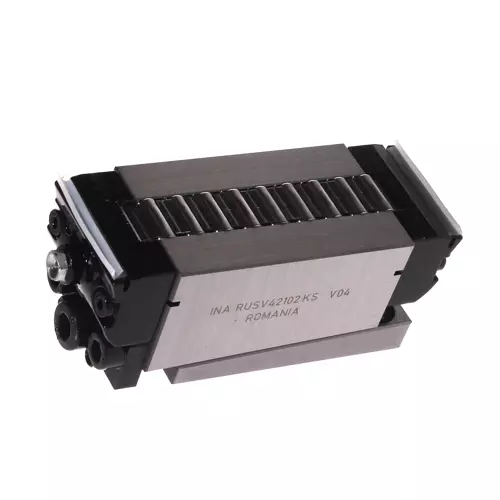

INA RUSV42102-KS轴承代号说明
R
U
S
V
4
2
1
0
2
-
K
S
RUSV：直线滚子循环滑块轴承
42102：与轴承尺寸有关的基本代号
-KS：带调整楔形块 VUS
RUSV：
直线滚子循环滑块轴承
42102：
与轴承尺寸有关的基本代号
-KS：
带调整楔形块 VUS
INA RUSV42102-KS轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| L | 114 mm | 总长度 |
| B | 40 mm | 宽度 |
| H | 42 mm | 高度 |
| C | 95,000 N | 基本动载荷 |
| C | 151,000 N | 基本静载荷 |
| 1.04 kg | 重量 | |
| 安装参数 | ||
| L | 102 mm | |
| L1 | 108 mm | |
| L3 | 68.4 mm | |
| L4 | 70 mm | |
| a | 0.3 mm | |
| LW | 14 mm | |
| C | 8 mm | |
| E | 38 mm | 安装尺寸 |
| F | 26 mm | |
| i | 6 mm | 安装尺寸 |
| P1 | 29.5 mm | |
| d1 | 16 mm | |
| P2 | 53 mm | |
| P3 | 14.5 mm | |
| d | 3 mm | |
| K | M6 | 润滑接头DIN3405-A |
| S1 | 6 mm | 六角套筒校正螺丝 |
| S2 | 3 mm | 六角套筒反向紧固螺钉 |
| K | M6 | 螺纹尺寸 |
| K MA | 17 Nm | 固定螺钉拧紧扭矩 |
| D2 | 6.6 mm | |
| Amax | 10 mm | 螺旋冲程A |
| Delta hmax | 0.52 mm | 调整最大值 |
| 0.05 mm | 调整螺钉旋转 | |
| 相关产品 | ||
| UG9741, UGN9741-A, UZ9741, UZN9741-A, UFK4710, UFB6412 | 适合的导轨 | |
INA RUSV42102-KS轴承后缀
| 尺码代码 | 42102 | |
| 后缀 | KS | 带端面润滑接头 |
