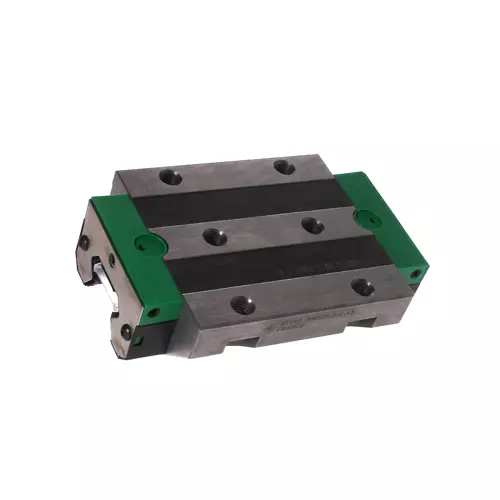

INA RWU35-E-L-G2-V3轴承代号说明
R
W
U
3
5
-
E
-
L
-
G
2
-
V
3
RWU：四列循环滚子滑块（与 TSX 导轨组成 RUE 系列成套直线导轨）
35：导轨大小：35 mm
-E：系统版本E，扩展设计，滑块无螺纹
-L：加长型滑块
-G2：精度等级 G2级
-V3：预压等级 V3级
RWU：
四列循环滚子滑块（与 TSX 导轨组成 RUE 系列成套直线导轨）
35：
导轨大小：35 mm
-E：
系统版本E，扩展设计，滑块无螺纹
-L：
加长型滑块
-G2：
精度等级 G2级
-V3：
预压等级 V3级
INA RWU35-E-L-G2-V3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| H | 48 mm | 系统高度 |
| B | 100 mm | 托架宽度 |
| L | 148.8 mm | 托架全长 |
| C | 70,000 N | 额定动载荷 |
| C | 175,000 N | 额定动载荷 |
| M0x | 1,500 Nm | 轴静态力矩额定值 X |
| M0y | 3,350 Nm | 轴静态力矩额定值 Y |
| M0Z | 3,000 Nm | 轴静态力矩额定值 Z |
| 2.204 kg | 重量 | |
| 安装参数 | ||
| A1 | 33 mm | |
| JB | 82 mm | |
| b | 34 mm | 宽轨 |
| A2 | 9 mm | |
| L1 | 111 mm | |
| LS | 2.2 mm | |
| JL | 62 mm | |
| JLZ | 52 mm | |
| H1 | 6.5 mm | |
| H4 | 20.5 mm | |
| H5 | 8 mm | |
| T5 | 12 mm | |
| T6 | 10.9 mm | |
| G2 | M10 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 41 Nm | 最大拧紧力矩 |
| K3 | M8 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA | 41 Nm | 最大拧紧力矩 |
| K6 | M8 | 固定螺钉（DIN 7984-8.8） |
| K6 MA | 24 Nm | 最大拧紧力矩 |
| D2 | 8.6 mm | 孔径 |
| A3 | 6.6 mm | 润滑接头 |
| N3 | M6 | 润滑接头 |
| t N3 | 6 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 5.6 mm | 润滑接头 |
| N4 | 6 | 润滑接头 |
| t N4 | 6 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 37.4 mm | 润滑接头 |
| N2 | 6 mm | 相邻结构中润滑孔的最大直径 |
| JL5 | 27.2 mm | 润滑接头 |
| GS | M4x4 | |
| O | 10x1,5 mm | 符合 DIN 3771 标准的 O 形圈 |
| 附加附件 | ||
| VMKB_065 | RWU | 材料名称 |
INA RWU35-E-L-G2-V3轴承后缀
| 尺码代码 | 35 | |
| 版本 | E | 版本 |
| 托架设计 | L | 长托架 |
