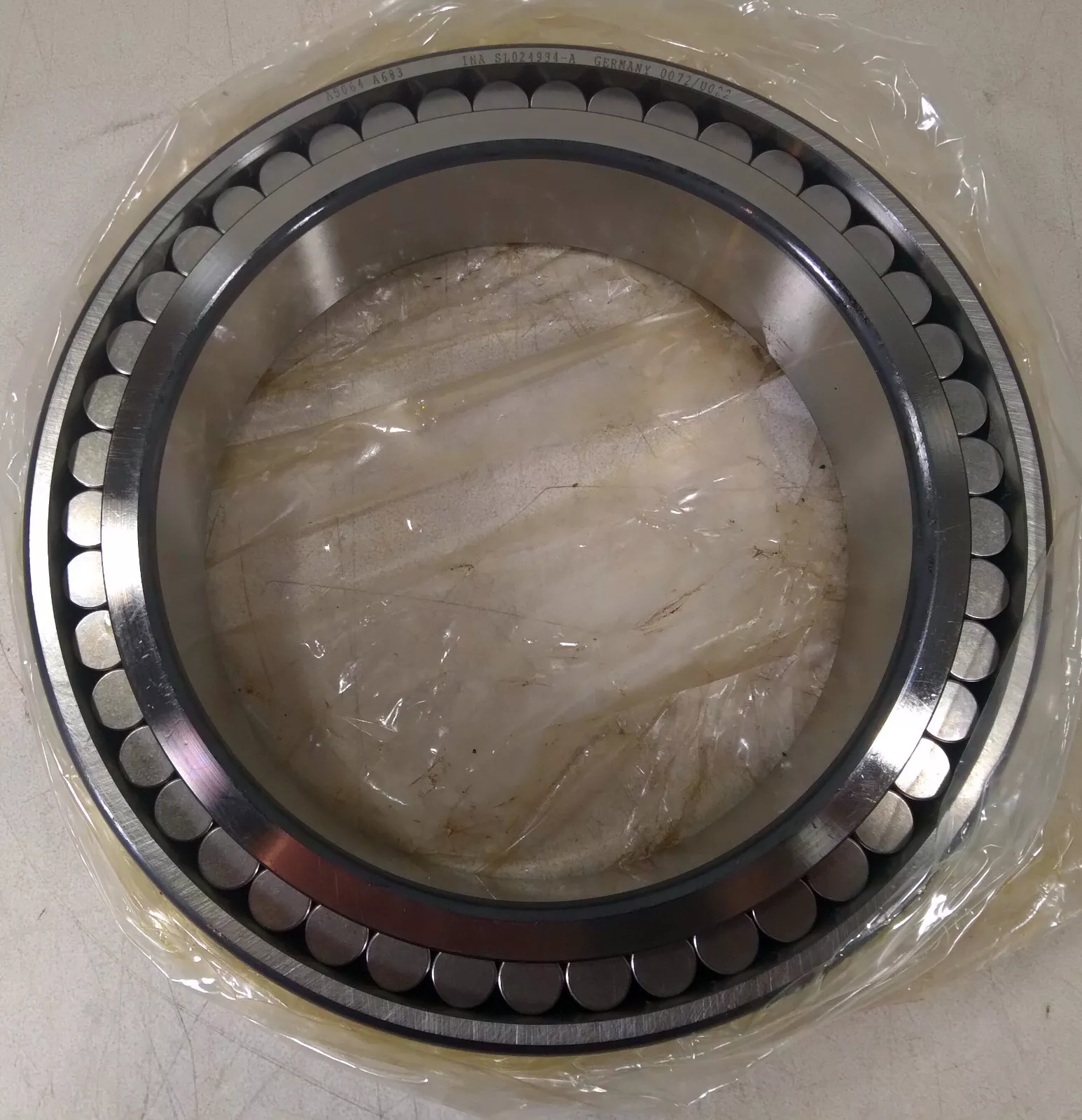

INA SL024934-A-C3轴承代号说明
S
L
0
2
4
9
3
4
-
A
-
C
3
SL：满装圆柱滚子轴承
02：内部系列：02系列
49：尺寸系列：49系列
34：内径：170 mm
-A：内部结构设计改进
-C3：C3 游隙（大于 CN 游隙）
SL：
满装圆柱滚子轴承
02：
内部系列：02系列
49：
尺寸系列：49系列
34：
内径：170 mm
-A：
内部结构设计改进
-C3：
C3 游隙（大于 CN 游隙）
INA SL024934-A-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 170 mm | 内径 |
| D | 230 mm | 外径 |
| B | 60 mm | 宽度 |
| Cr | 435,000 N | 径向额定动载荷 |
| C0r | 930,000 N | 径向额定静载荷 |
| Cur | 115,000 N | 径向极限疲劳载荷 |
| nG | 1,580 1/min | 极限转速 |
| nϑr | 1,010 1/min | 参考转速 |
| 6.946 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| s | 4 mm | 轴向位移 |
| C | 30 mm | 到润滑孔的距离 |
| d1 max | 193.1 mm | 内圈最大挡边直径 |
| E | 215.08 mm | 外圈滚道直径 |
| 安装参数 | ||
| dc min | 193.5 mm | 最小轴肩 |
| da min | 193.1 mm | 轴肩最小直径 |
| De min | 215 mm | 最小壳体肩部直径 |
| ra max | 2 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| NNCL4934V | 轴承型号 DIN5412 | |
INA SL024934-A-C3轴承后缀
| 设计 | A | A 型 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 公差等级 | PN | 普通精度（PN） |
