INA SL045020-D-PP-2NR轴承代号说明
S
L
0
4
5
0
2
0
-
D
-
P
P
-
2
N
R
SL：满装圆柱滚子轴承
04：内部系列：04系列
50：尺寸系列：50系列
20：内径：100 mm
-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-PP：两侧有塑料平垫圈和成型密封唇，形成三级密封
-2NR：带两个散装的WRE止动环
SL：
满装圆柱滚子轴承
04：
内部系列：04系列
50：
尺寸系列：50系列
20：
内径：100 mm
-D：
外圈轮廓改进，有更大的承载面积和优化的过渡边缘
-PP：
两侧有塑料平垫圈和成型密封唇，形成三级密封
-2NR：
带两个散装的WRE止动环

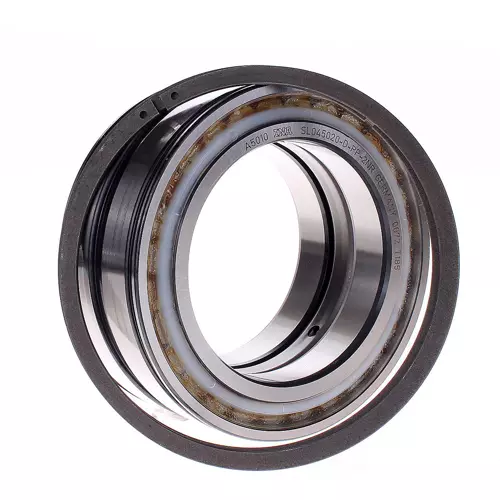

INA SL045020-D-PP-2NR轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 150 mm | 外径 |
| B | 67 mm | 宽度 |
| Cr | 330,000 N | 径向额定动载荷 |
| C0r | 550,000 N | 径向额定静载荷 |
| Cur | 79,000 N | 径向极限疲劳载荷 |
| nG Grease | 1,300 1/min | 极限转速-脂润滑 |
| 3.89 kg | 重量 | |
| 尺寸参数 | ||
| C | 66 mm | 外圈宽度 |
| C1 | 59.2 mm | 环槽距离 |
| D1 | 147 mm | 沟槽直径 |
| m | 4.2 mm | 沟槽宽度 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| t | 1.5 mm | 倒角宽度 |
| X | 54 mm | 滚子间距离 |
| 安装参数 | ||
| Ca1 | 54 mm | 卡环扳手的安装尺寸（不包括在交货内）公差: 0/-0,2 |
| Ca2 | 51 mm | 固定环的安装尺寸符合DIN 471（不包括在交货内） Tol: 0/-0,2 |
| d1 | 118 mm | 内圈挡边直径 |
| d2 | 128 mm | 密封直径（挡边） |
| d3 | 162 mm | 卡环扳手外径 |
| d1 min | 118 mm | 轴肩最小直径 |
| ra max | 0.6 mm | 最大凹槽半径 |
| 30 ° | 倒角角度 | |
| -0.2 mm | 卡环下距离公差 | |
| -0.2 mm | 扣环下距离公差 | |
| 0 mm | 卡环上距离公差 | |
| 0 mm | 扣环上距离公差 | |
| 0 mm | 环槽下距离公差 | |
| 0.2 mm | 环槽上距离公差 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
INA SL045020-D-PP-2NR轴承后缀
| 设计 | D | 新的外轮廓 |
| 密封 | PP | 接触式双面密封 |
| 吊环 | 2NR | 包括两个扣环 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 公差等级 | PN | 普通精度（PN） |
INA SL045020-D-PP-2NR轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA SL045020-D-PP-2NR-C3-GA22轴承，货期1-3周 | ￥5513.48元 | - | 221 |
