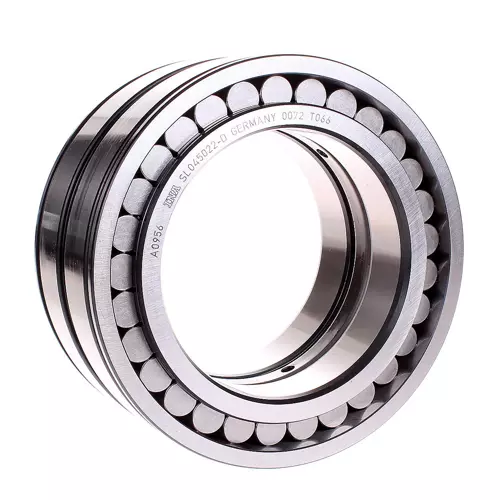

INA SL045022-D轴承代号说明
S
L
0
4
5
0
2
2
-
D
SL：满装圆柱滚子轴承
04：内部系列：04系列
50：尺寸系列：50系列
22：内径：110 mm
-D：外圈轮廓改进，有更大的承载面积和优化的过渡边缘
SL：
满装圆柱滚子轴承
04：
内部系列：04系列
50：
尺寸系列：50系列
22：
内径：110 mm
-D：
外圈轮廓改进，有更大的承载面积和优化的过渡边缘
INA SL045022-D轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 170 mm | 外径 |
| B | 80 mm | 宽度 |
| Cr | 395,000 N | 径向额定动载荷 |
| C0r | 680,000 N | 径向额定静载荷 |
| Cur | 96,000 N | 径向极限疲劳载荷 |
| nG Grease | 1,170 1/min | 极限转速-脂润滑 |
| 6.2 kg | 重量 | |
| 尺寸参数 | ||
| C | 79 mm | 外圈宽度 |
| C1 | 70.2 mm | 环槽距离 |
| D1 | 167 mm | 沟槽直径 |
| m | 4.2 mm | 沟槽宽度 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| t | 1.8 mm | 倒角宽度 |
| X | 64 mm | 滚子间距离 |
| 安装参数 | ||
| Ca1 | 65 mm | 卡环扳手的安装尺寸（不包括在交货内）公差: 0/-0,2 |
| Ca2 | 62 mm | 固定环的安装尺寸符合DIN 471（不包括在交货内） Tol: 0/-0,2 |
| d1 | 132 mm | 内圈挡边直径 |
| d2 | 143 mm | 密封直径（挡边） |
| d3 | 182 mm | 卡环扳手外径 |
| d1 min | 132 mm | 轴肩最小直径 |
| ra max | 0.6 mm | 最大凹槽半径 |
| 30 ° | 倒角角度 | |
| -0.2 mm | 卡环下距离公差 | |
| -0.2 mm | 扣环下距离公差 | |
| 0 mm | 卡环上距离公差 | |
| 0 mm | 扣环上距离公差 | |
| 0 mm | 环槽下距离公差 | |
| 0.2 mm | 环槽上距离公差 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA SL045022-D轴承后缀
| 设计 | D | 新的外轮廓 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 公差等级 | PN | 普通精度（PN） |
