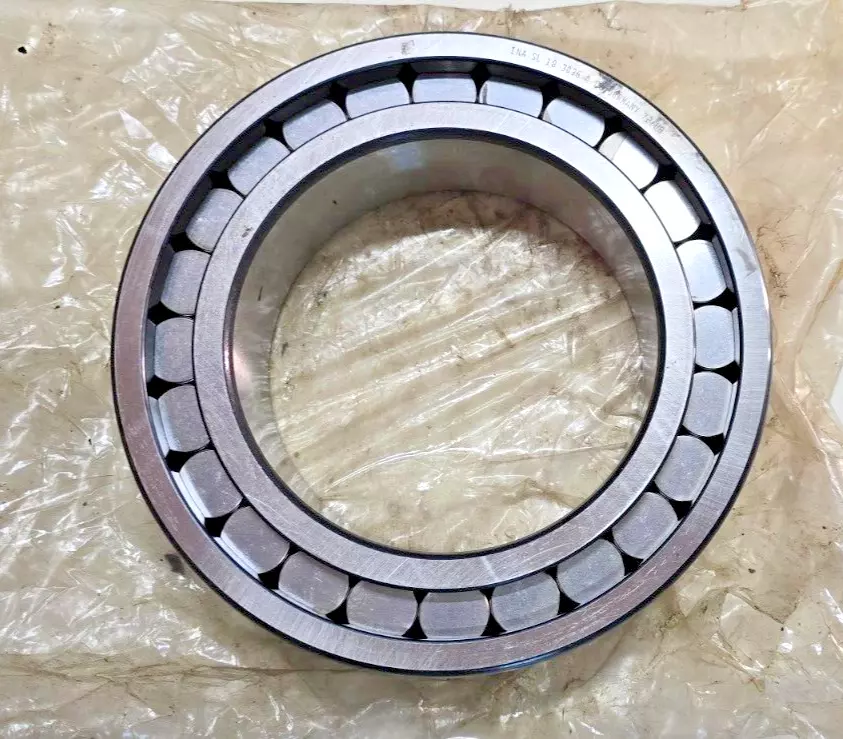

INA SL183036-TB-BR-C3轴承代号说明
S
L
1
8
3
0
3
6
-
T
B
-
B
R
-
C
3
SL：满装圆柱滚子轴承
18：内部系列：18系列
30：尺寸系列：30系列
36：内径：180 mm
-TB：TB 型滚子，承载能力提升
-BR：带黑色氧化物涂层
-C3：C3 游隙（大于 CN 游隙）
SL：
满装圆柱滚子轴承
18：
内部系列：18系列
30：
尺寸系列：30系列
36：
内径：180 mm
-TB：
TB 型滚子，承载能力提升
-BR：
带黑色氧化物涂层
-C3：
C3 游隙（大于 CN 游隙）
INA SL183036-TB-BR-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 180 mm | 内径 |
| D | 280 mm | 外径 |
| B | 74 mm | 宽度 |
| Cr | 810,000 N | 径向额定动载荷 |
| C0r | 1,240,000 N | 径向额定静载荷 |
| Cur | 157,000 N | 径向极限疲劳载荷 |
| nG | 1,370 1/min | 极限转速 |
| nϑr | 1,020 1/min | 参考转速 |
| 16.1 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| s | 7 mm | 轴向位移 |
| d1 | 212 mm | 内圈最大挡边直径 |
| D1 min | 249.4 mm | 外圈最小挡边直径 |
| E | 261 mm | 外圈滚道直径 |
| 安装参数 | ||
| da min | 212 mm | 轴肩最小直径 |
| dc min | 212 mm | 最小轴肩 |
| Da max | 249 mm | 壳肩最大直径 |
| De min | 261 mm | 最小壳体肩部直径 |
| ra max | 2.1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
INA SL183036-TB-BR-C3轴承后缀
| 设计 | A | A 型 |
| 径向游隙 | CN | CN 游隙（普通游隙） |
| 公差等级 | PN | 普通精度（PN） |
INA SL183036-TB-BR-C3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA SL183036-TB轴承 | ￥3348.92元 | - | 8 |
| INA SL183036-TB-C3轴承 | ￥4549.52元 | - | 13 |
