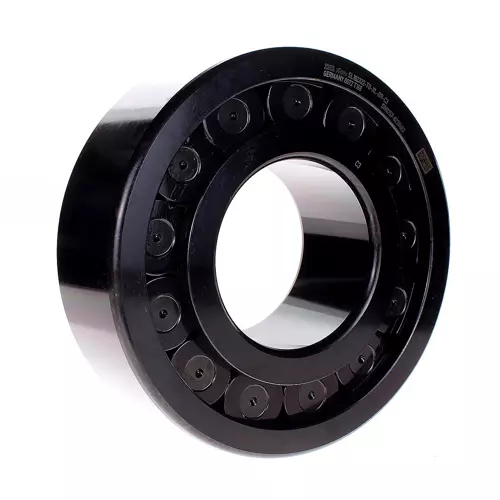

INA SL192322-TB-XL-BR-C3#O轴承代号说明
S
L
1
9
2
3
2
2
-
T
B
-
X
L
-
B
R
-
C
3
#
O
SL：满装圆柱滚子轴承
19：内部系列：19系列
23：尺寸系列：23系列
22：内径：110 mm
-TB：TB 型滚子，轴向承载能力提升
-XL：X-life 长寿命轴承标记
-BR：带黑色氧化物涂层
-C3：C3 游隙（大于 CN 游隙）
#O：商业包装
SL：
满装圆柱滚子轴承
19：
内部系列：19系列
23：
尺寸系列：23系列
22：
内径：110 mm
-TB：
TB 型滚子，轴向承载能力提升
-XL：
X-life 长寿命轴承标记
-BR：
带黑色氧化物涂层
-C3：
C3 游隙（大于 CN 游隙）
#O：
商业包装
INA SL192322-TB-XL-BR-C3#O轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 240 mm | 外径 |
| B | 80 mm | 宽度 |
| Cr | 950,000 N | 径向额定动载荷 |
| C0r | 970,000 N | 径向额定静载荷 |
| Cur | 163,000 N | 径向极限疲劳载荷 |
| nG | 2,090 1/min | 极限转速 |
| nϑr | 1,270 1/min | 参考转速 |
| 16.73 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 199.9 mm | 外圈肩径 |
| Da max | 199.5 mm | 壳肩最大直径 |
| d1 | 151.1 mm | 内圈肩径 |
| da min | 134 mm | 轴肩最小直径 |
| dc min | 151 mm | 最小轴肩 |
| F | 134.3 mm | 内圈滚道直径 |
| ra max | 3 mm | 最大圆角半径 |
| rmin | 3 mm | 最小倒角尺寸 |
| s | 5 mm | 轴向位移 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
