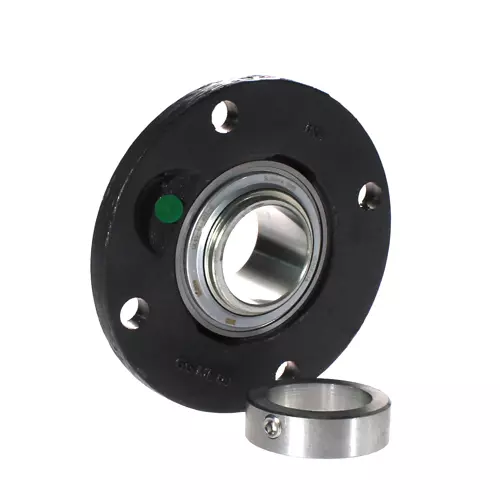

INA TME45-XL轴承代号说明
T
M
E
4
5
-
X
L
T：两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
ME：四螺栓圆形法兰式轴承座
45：内径代号，内径：45 mm
-XL：X-life 长寿命轴承标记
T：
两侧带KTT三层唇式密封（T型密封）的外球面球轴承座安装单元
ME：
四螺栓圆形法兰式轴承座
45：
内径代号，内径：45 mm
-XL：
X-life 长寿命轴承标记
INA TME45-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| H | 155 mm | 法兰高度 |
| B1 | 56.5 mm | 锁环总宽度 |
| U | 32.9 mm | 单元总高度 |
| Cr | 32,500 N | 径向额定动载荷 |
| C0r | 20,400 N | 径向额定静载荷 |
| Cur | 970 N | 径向极限疲劳载荷 |
| 1.978 kg | 重量 | |
| 尺寸参数 | ||
| A | 25 mm | 外壳高度 |
| A1 | 12 mm | 法兰厚度 |
| A2 | 2 mm | 滚道距离 |
| S | 2 mm | 倒角宽度 |
| Q | M6 | 连接螺纹润滑 |
| 安装参数 | ||
| J | 130 mm | 固定孔距 |
| J | 130 mm | 节圆直径（孔） |
| N | 14 mm | 固定孔 |
| Z | 105 mm | 套管直径 |
| h8 | 套管间隙直径 | |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| GG.ME09 | 外壳 | |
| GE45-XL-KTT-B | 轴承型号 | |
