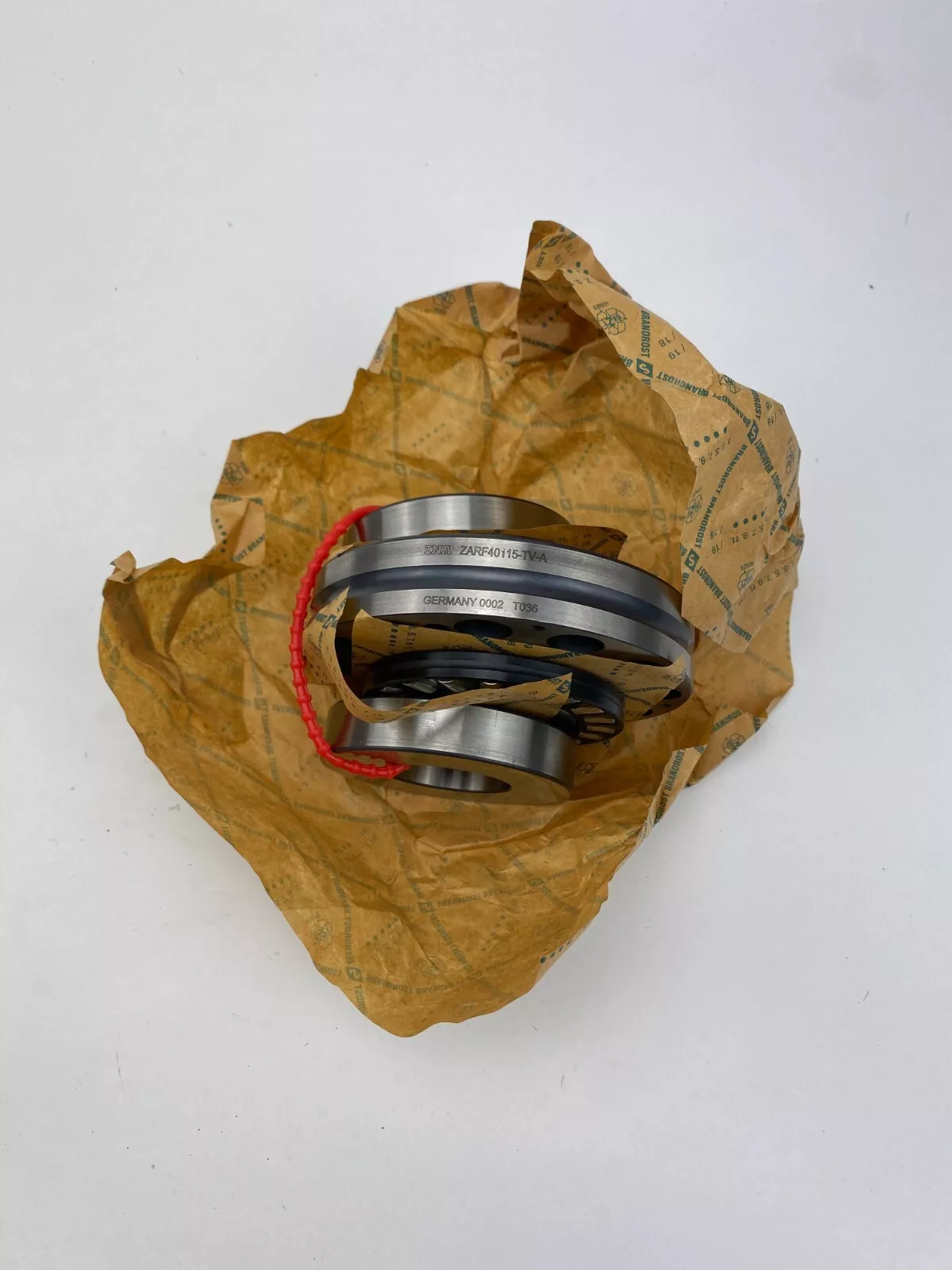

INA ZARF40115-TV-A轴承代号说明
Z
A
R
F
4
0
1
1
5
-
T
V
-
A
ZARF：丝杠用滚针与推力圆柱滚子组合轴承（螺栓安装）
40：内径代号，公称内径：40 mm
115：外径代号，公称外径：115 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-A：内部设计结构优化
ZARF：
丝杠用滚针与推力圆柱滚子组合轴承（螺栓安装）
40：
内径代号，公称内径：40 mm
115：
外径代号，公称外径：115 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-A：
内部设计结构优化
INA ZARF40115-TV-A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| D | 115 mm | 外径 |
| H | 75 mm | 高度 |
| Cr | 38,000 N | 径向额定动载荷 |
| C0r | 74,000 N | 径向额定静载荷 |
| Ca | 117,000 N | 基本额定动载荷，轴向 |
| C0a | 315,000 N | 基本额定静载荷，轴向 |
| Cur | 10,400 N | 径向极限疲劳载荷 |
| Cua | 27,000 N | 极限疲劳载荷，轴向 |
| nG Grease | 1,200 1/min | 极限转速-脂润滑 |
| nG Oil | 3,700 1/min | 极限转速-油润滑 |
| MRL | 2.5 Nm | 轴承摩擦力矩 |
| 2.501 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 47.5 mm | 含垫圈外圈高度 |
| C | 22.5 mm | 外圈宽度 |
| C1 | 12.5 mm | 到润滑孔的距离 |
| D1 | 78 mm | 轴垫圈撕裂直径 |
| B | 16 mm | 内圈宽度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| d1 | 6 mm | 润滑孔直径 |
| J | 94 mm | 节圆直径（孔） |
| n x t | 30 ° | 剖分 |
| t1 | 0.2 mm | 将孔定位到壳体中 |
| 安装参数 | ||
| Da max | 79 mm | 壳肩最大直径 |
| da min | 65 mm | 轴肩最小直径 |
| ZMA40/75 | 锁紧螺母1 | |
| AM40 | 锁紧螺母2 | |
| n | 12 | 数量（螺丝孔） |
| M8 | 螺钉尺寸 | |
| MM | 13.3 kg * cm² | 质量惯性矩 |
| n | 12 | 螺钉数量 |
| na x ta | 30 ° | 分隔（螺丝孔） |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 3,800 N/µm | 轴向刚度 |
| ckL | 1,800 Nm/mrad | 倾斜刚度 |
| 1 µm | 轴向跳动 | |
| MA | 120 Nm | 螺母拧紧力矩 |
| 29,834 N | 轴向预紧力 | |
INA ZARF40115-TV-A轴承后缀
| 保持架 | TV | 塑料保持架 |
INA ZARF40115-TV-A轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA ZARF40115-L-TV-A轴承 | ￥6114.36元 | - | 66 |
| INA ZARF40115-TV轴承，货期2-3周 | ￥8352元 | - | 1 |
| INA ZARF40115 -TV轴承，货期1-3周 | ￥12726.36元 | - | 2 |
