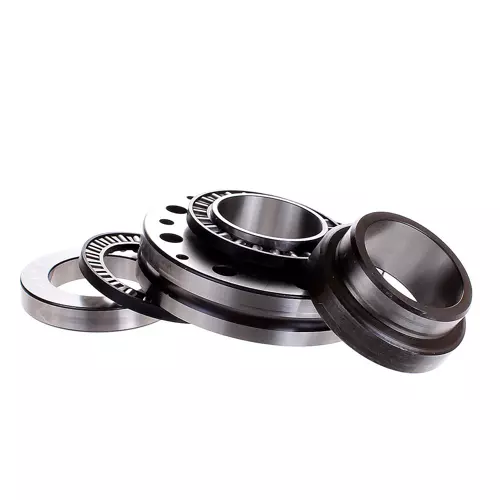

INA ZARF45105-TV-A轴承代号说明
Z
A
R
F
4
5
1
0
5
-
T
V
-
A
ZARF：丝杠用滚针与推力圆柱滚子组合轴承（螺栓安装）
45：内径代号，公称内径：45 mm
105：外径代号，公称外径：105 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-A：内部设计结构优化
ZARF：
丝杠用滚针与推力圆柱滚子组合轴承（螺栓安装）
45：
内径代号，公称内径：45 mm
105：
外径代号，公称外径：105 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-A：
内部设计结构优化
INA ZARF45105-TV-A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 105 mm | 外径 |
| H | 60 mm | 高度 |
| Cr | 38,000 N | 径向额定动载荷 |
| C0r | 74,000 N | 径向额定静载荷 |
| Ca | 61,000 N | 基本额定动载荷，轴向 |
| C0a | 177,000 N | 基本额定静载荷，轴向 |
| Cur | 10,400 N | 径向极限疲劳载荷 |
| Cua | 15,500 N | 极限疲劳载荷，轴向 |
| nG Grease | 1,500 1/min | 极限转速-脂润滑 |
| nG Oil | 4,000 1/min | 极限转速-油润滑 |
| MRL | 1.2 Nm | 轴承摩擦力矩 |
| 1.563 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 40 mm | 含垫圈外圈高度 |
| C | 22.5 mm | 外圈宽度 |
| C1 | 12.5 mm | 到润滑孔的距离 |
| D1 | 70 mm | 轴垫圈撕裂直径 |
| B | 11.5 mm | 内圈宽度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| d1 | 6 mm | 润滑孔直径 |
| J | 85 mm | 节圆直径（孔） |
| n x t | 45 ° | 剖分 |
| t1 | 0.2 mm | 将孔定位到壳体中 |
| 安装参数 | ||
| Da max | 71 mm | 壳肩最大直径 |
| da min | 60 mm | 轴肩最小直径 |
| ZMA45/68 | 锁紧螺母1 | |
| AM45 | 锁紧螺母2 | |
| n | 8 | 数量（螺丝孔） |
| M8 | 螺钉尺寸 | |
| MM | 5.33 kg * cm² | 质量惯性矩 |
| n | 8 | 螺钉数量 |
| na x ta | 45 ° | 分隔（螺丝孔） |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 3,000 N/µm | 轴向刚度 |
| ckL | 1,340 Nm/mrad | 倾斜刚度 |
| 1 µm | 轴向跳动 | |
| MA | 65 Nm | 螺母拧紧力矩 |
| 15,112 N | 轴向预紧力 | |
INA ZARF45105-TV-A轴承后缀
| 保持架 | TV | 塑料保持架 |
INA ZARF45105-TV-A轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| INA ZARF45105-TV-A轴承，货期5-10天 | ￥5747.8元 | - | 5 |
| INA ZARF45105 -TV轴承，货期1-3周 | ￥7667.6元 | - | 2 |
| INA ZARF45105-L-TV-A轴承，货期1-3周 | ￥8807.88元 | - | 1000 |
