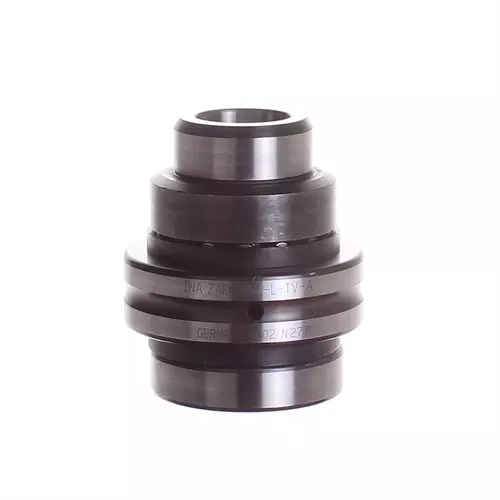

INA ZARN2052-L-TV-A轴承代号说明
Z
A
R
N
2
0
5
2
-
L
-
T
V
-
A
ZARN：丝杠用滚针和推力圆柱滚子组合轴承
20：内径代号，公称内径：20 mm
52：外径代号，公称外径：52 mm
-L：带加长阶梯式轴圈
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-A：内部设计结构优化
ZARN：
丝杠用滚针和推力圆柱滚子组合轴承
20：
内径代号，公称内径：20 mm
52：
外径代号，公称外径：52 mm
-L：
带加长阶梯式轴圈
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-A：
内部设计结构优化
INA ZARN2052-L-TV-A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 52 mm | 外径 |
| H | 60 mm | 高度 |
| Ca | 33,500 N | 基本额定动载荷，轴向 |
| C0a | 76,000 N | 基本额定静载荷，轴向 |
| Cr | 14,900 N | 径向额定动载荷 |
| C0r | 22,400 N | 径向额定静载荷 |
| Cua | 6,400 N | 极限疲劳载荷，轴向 |
| Cur | 3,400 N | 径向极限疲劳载荷 |
| nG Oil | 7,000 1/min | 极限转速-油润滑 |
| nG Grease | 2,000 1/min | 极限转速-脂润滑 |
| MRL | 0.5 Nm | 轴承摩擦力矩 |
| 0.45 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 45 mm | 含垫圈外圈高度 |
| C | 16 mm | 外圈宽度 |
| D1 | 42 mm | 轴垫圈撕裂直径 |
| D2 | 30 mm | 垫圈长直径 |
| D3 | 40 mm | 垫圈长外径 |
| B | 10 mm | 内圈宽度 |
| B1 | 24 mm | 垫圈长宽度 |
| B2 | 12 mm | 垫圈长宽度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Da max | 43 mm | 壳肩最大直径 |
| da min | 28 mm | 轴肩最小直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 1,800 N/µm | 轴向刚度 |
| ckL | 230 Nm/mrad | 倾斜刚度 |
| Mm | 0.683 kg * cm² | 质量惯性矩 |
| 1 µm | 轴向跳动 | |
| 径向 | ZMA20/38 | 锁紧螺母1 |
| 轴向 | AM20 | 锁紧螺母2 |
| MA | 18 Nm | 螺母拧紧力矩 |
| 8,972 N | 轴向预紧力 | |
| 30X42X7 | 密封圈 | |
INA ZARN2052-L-TV-A轴承后缀
| 保持架 | TV | 塑料保持架 |
| 定位特征，轴承外圈 | L | L |
