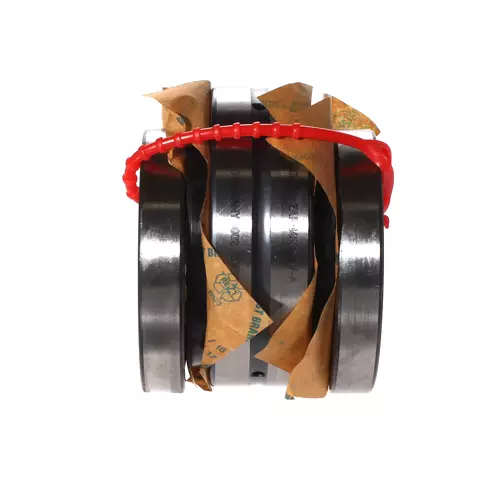

INA ZARN4580-TV-A轴承代号说明
Z
A
R
N
4
5
8
0
-
T
V
-
A
ZARN：丝杠用滚针和推力圆柱滚子组合轴承
45：内径代号，公称内径：45 mm
80：外径代号，公称外径：80 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-A：内部设计结构优化
ZARN：
丝杠用滚针和推力圆柱滚子组合轴承
45：
内径代号，公称内径：45 mm
80：
外径代号，公称外径：80 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-A：
内部设计结构优化
INA ZARN4580-TV-A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 80 mm | 外径 |
| H | 60 mm | 高度 |
| Ca | 61,000 N | 基本额定动载荷，轴向 |
| C0a | 177,000 N | 基本额定静载荷，轴向 |
| Cr | 38,000 N | 径向额定动载荷 |
| C0r | 74,000 N | 径向额定静载荷 |
| Cua | 15,500 N | 极限疲劳载荷，轴向 |
| Cur | 10,400 N | 径向极限疲劳载荷 |
| nG Oil | 4,000 1/min | 极限转速-油润滑 |
| nG Grease | 1,500 1/min | 极限转速-脂润滑 |
| MRL | 1.2 Nm | 轴承摩擦力矩 |
| 1.134 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 42.5 mm | 含垫圈外圈高度 |
| C | 25 mm | 外圈宽度 |
| D1 | 70 mm | 轴垫圈撕裂直径 |
| B | 11.5 mm | 内圈宽度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Da max | 71 mm | 壳肩最大直径 |
| da min | 60 mm | 轴肩最小直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 3,000 N/µm | 轴向刚度 |
| ckL | 1,340 Nm/mrad | 倾斜刚度 |
| Mm | 5.33 kg * cm² | 质量惯性矩 |
| 1 µm | 轴向跳动 | |
| 径向 | ZMA45/68 | 锁紧螺母1 |
| 轴向 | AM45 | 锁紧螺母2 |
| MA | 65 Nm | 螺母拧紧力矩 |
| 15,112 N | 轴向预紧力 | |
INA ZARN4580-TV-A轴承后缀
