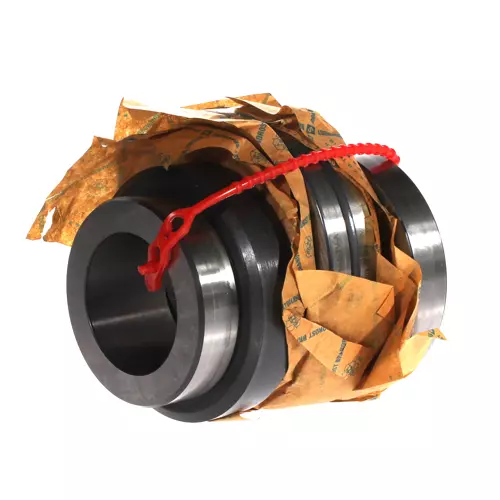

INA ZARN50110-L-TV-A轴承代号说明
Z
A
R
N
5
0
1
1
0
-
L
-
T
V
-
A
ZARN：丝杠用滚针和推力圆柱滚子组合轴承
50：内径代号，公称内径：50 mm
110：外径代号，公称外径：110 mm
-L：带加长阶梯式轴圈
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-A：内部设计结构优化
ZARN：
丝杠用滚针和推力圆柱滚子组合轴承
50：
内径代号，公称内径：50 mm
110：
外径代号，公称外径：110 mm
-L：
带加长阶梯式轴圈
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-A：
内部设计结构优化
INA ZARN50110-L-TV-A轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| D | 110 mm | 外径 |
| H | 103 mm | 高度 |
| Ca | 172,000 N | 基本额定动载荷，轴向 |
| C0a | 480,000 N | 基本额定静载荷，轴向 |
| Cr | 46,500 N | 径向额定动载荷 |
| C0r | 103,000 N | 径向额定静载荷 |
| Cua | 44,500 N | 极限疲劳载荷，轴向 |
| Cur | 12,700 N | 径向极限疲劳载荷 |
| nG Oil | 3,100 1/min | 极限转速-油润滑 |
| nG Grease | 1,100 1/min | 极限转速-脂润滑 |
| MRL | 3.8 Nm | 轴承摩擦力矩 |
| 3.68 kg | 重量 | |
| 尺寸参数 | ||
| H1 | 74.5 mm | 含垫圈外圈高度 |
| C | 25 mm | 外圈宽度 |
| D1 | 95 mm | 轴垫圈撕裂直径 |
| D2 | 75 mm | 垫圈长直径 |
| D3 | 93 mm | 垫圈长外径 |
| B | 17.5 mm | 内圈宽度 |
| B1 | 38.5 mm | 垫圈长宽度 |
| B2 | 18 mm | 垫圈长宽度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| 安装参数 | ||
| Da max | 96 mm | 壳肩最大直径 |
| da min | 73 mm | 轴肩最小直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 4,600 N/µm | 轴向刚度 |
| ckL | 2,900 Nm/mrad | 倾斜刚度 |
| Mm | 35.3 kg * cm² | 质量惯性矩 |
| 1 µm | 轴向跳动 | |
| 径向 | ZMA50/92 | 锁紧螺母1 |
| 轴向 | AM50 | 锁紧螺母2 |
| MA | 180 Nm | 螺母拧紧力矩 |
| 36,224 N | 轴向预紧力 | |
| 75X95X10 | 密封圈 | |
INA ZARN50110-L-TV-A轴承后缀
| 保持架 | TV | 塑料保持架 |
| 定位特征，轴承外圈 | L | L |
