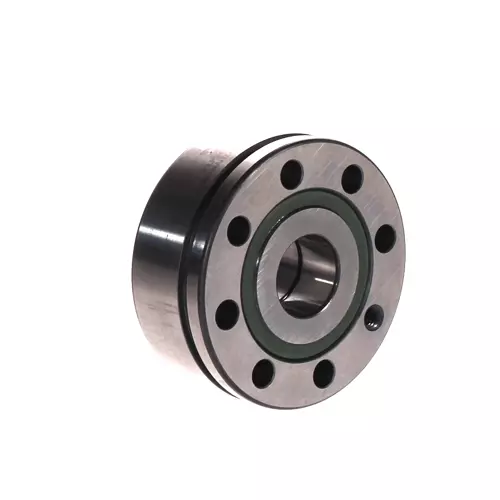

INA ZKLF2068-2Z-XL轴承代号说明
Z
K
L
F
2
0
6
8
-
2
Z
-
X
L
ZKLF：丝杠用双列推力角接触球轴承（螺栓安装）
20：内径代号，公称内径：20 mm
68：外径代号，公称外径：68 mm
-2Z：两侧带间隙式金属防尘盖
-XL：X-life 长寿命轴承标记
ZKLF：
丝杠用双列推力角接触球轴承（螺栓安装）
20：
内径代号，公称内径：20 mm
68：
外径代号，公称外径：68 mm
-2Z：
两侧带间隙式金属防尘盖
-XL：
X-life 长寿命轴承标记
INA ZKLF2068-2Z-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 68 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.01 mm | 外径下公差 | |
| B | 28 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 28,500 N | 基本额定动载荷，轴向 |
| C0a | 47,000 N | 基本额定静载荷，轴向 |
| Cua | 2,850 N | 极限疲劳载荷，轴向 |
| nG Grease | 8,700 1/min | 极限转速-脂润滑 |
| nϑ | 5,400 1/min | 热安全运行转速 |
| MR | 0.15 Nm | 轴承摩擦力矩 |
| 0.595 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 34.5 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| J | 53 mm | 安装孔节圆直径 |
| d2 | 6.8 mm | 安装孔直径 |
| b | 3 mm | 抽汽口宽度 |
| I | 19 mm | 抽汽口距离 |
| n | 8 | 安装孔倾斜量 |
| t | 45 ° | 安装孔倾斜分离角 |
| a | 60 ° | 接触角 |
| 安装参数 | ||
| Da max | 43 mm | 壳体最大直径 |
| da min | 25 mm | 最小轴径 |
| t1 | 0.1 mm | 壳体中孔的位置公差 |
| M6 | 固定螺钉尺寸 | |
| na | 4 | 相邻结构中的孔数 |
| ta | 90 ° | 相邻孔倾斜分离角 |
| M6 | 润滑用连接螺纹 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 650 N/µm | 轴向刚度 |
| ckL | 140 Nm/mrad | 倾斜刚度 |
| Mm | 0.273 kg * cm² | 质量惯性矩 |
| 2 µm | 轴向跳动 | |
| ZM20 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM20 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 18 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 8,258 N | 所需锁紧螺母轴向力 | |
