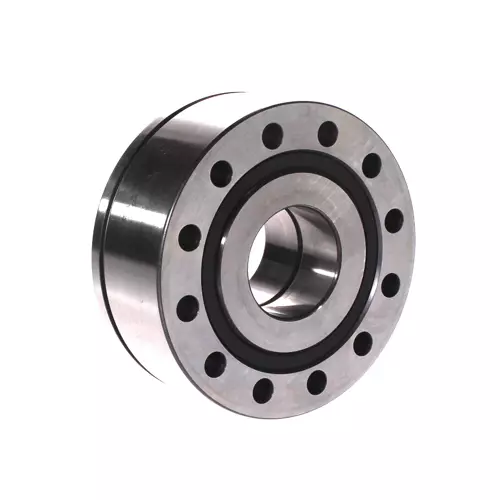

INA ZKLF40115-2RS-XL轴承代号说明
Z
K
L
F
4
0
1
1
5
-
2
R
S
-
X
L
ZKLF：丝杠用双列推力角接触球轴承（螺栓安装）
40：内径代号，公称内径：40 mm
115：外径代号，公称外径：115 mm
-2RS：两侧有轴向防护型接触唇式密封圈
-XL：X-life 长寿命轴承标记
ZKLF：
丝杠用双列推力角接触球轴承（螺栓安装）
40：
内径代号，公称内径：40 mm
115：
外径代号，公称外径：115 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
-XL：
X-life 长寿命轴承标记
INA ZKLF40115-2RS-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 115 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.01 mm | 外径下公差 | |
| B | 46 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 79,000 N | 基本额定动载荷，轴向 |
| C0a | 149,000 N | 基本额定静载荷，轴向 |
| Cua | 9,100 N | 极限疲劳载荷，轴向 |
| nG Grease | 3,500 1/min | 极限转速-脂润滑 |
| nϑ | 1,600 1/min | 热安全运行转速 |
| MR | 1.3 Nm | 轴承摩擦力矩 |
| 2.539 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 65 mm | 内圈挡边直径 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| J | 94 mm | 安装孔节圆直径 |
| d2 | 8.8 mm | 安装孔直径 |
| b | 3 mm | 抽汽口宽度 |
| I | 36 mm | 抽汽口距离 |
| n | 12 | 安装孔倾斜量 |
| t | 30 ° | 安装孔倾斜分离角 |
| a | 60 ° | 接触角 |
| 安装参数 | ||
| Da max | 80 mm | 壳体最大直径 |
| da min | 56 mm | 最小轴径 |
| t1 | 0.2 mm | 壳体中孔的位置公差 |
| M8 | 固定螺钉尺寸 | |
| na | 12 | 相邻结构中的孔数 |
| ta | 30 ° | 相邻孔倾斜分离角 |
| M6 | 润滑用连接螺纹 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 1,200 N/µm | 轴向刚度 |
| ckL | 750 Nm/mrad | 倾斜刚度 |
| Mm | 5.5 kg * cm² | 质量惯性矩 |
| 2.5 µm | 轴向跳动 | |
| ZMA40/62 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM40 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 110 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 25,185 N | 所需锁紧螺母轴向力 | |
INA ZKLF40115-2RS-XL轴承后缀
| 密封 | 2RS | 两侧接触式唇形密封件 |
| 公差等级 | 标准 |
