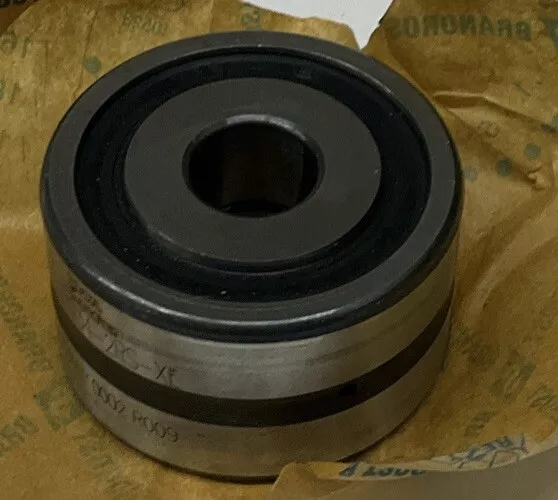

INA ZKLN1034-2RS-XL轴承代号说明
Z
K
L
N
1
0
3
4
-
2
R
S
-
X
L
ZKLN：丝杠用双列推力角接触球轴承
10：内径代号，公称内径：10 mm
34：外径代号，公称外径：34 mm
-2RS：两侧有轴向防护型接触唇式密封圈
-XL：X-life 长寿命轴承标记
ZKLN：
丝杠用双列推力角接触球轴承
10：
内径代号，公称内径：10 mm
34：
外径代号，公称外径：34 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
-XL：
X-life 长寿命轴承标记
INA ZKLN1034-2RS-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 10 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 34 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.01 mm | 外径下公差 | |
| B | 20 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 14,700 N | 基本额定动载荷，轴向 |
| C0a | 18,800 N | 基本额定静载荷，轴向 |
| Cua | 1,140 N | 极限疲劳载荷，轴向 |
| nG Grease | 10,900 1/min | 极限转速-脂润滑 |
| nϑ | 4,600 1/min | 热安全运行转速 |
| MR | 0.12 Nm | 轴承摩擦力矩 |
| 0.097 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 21 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da max | 28 mm | 壳体最大直径 |
| da min | 14 mm | 最小轴径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 325 N/µm | 轴向刚度 |
| ckL | 25 Nm/mrad | 倾斜刚度 |
| Mm | 0.029 kg * cm² | 质量惯性矩 |
| 2 µm | 轴向跳动 | |
| ZM10 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| MA | 6 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 4,891 N | 所需锁紧螺母轴向力 | |
