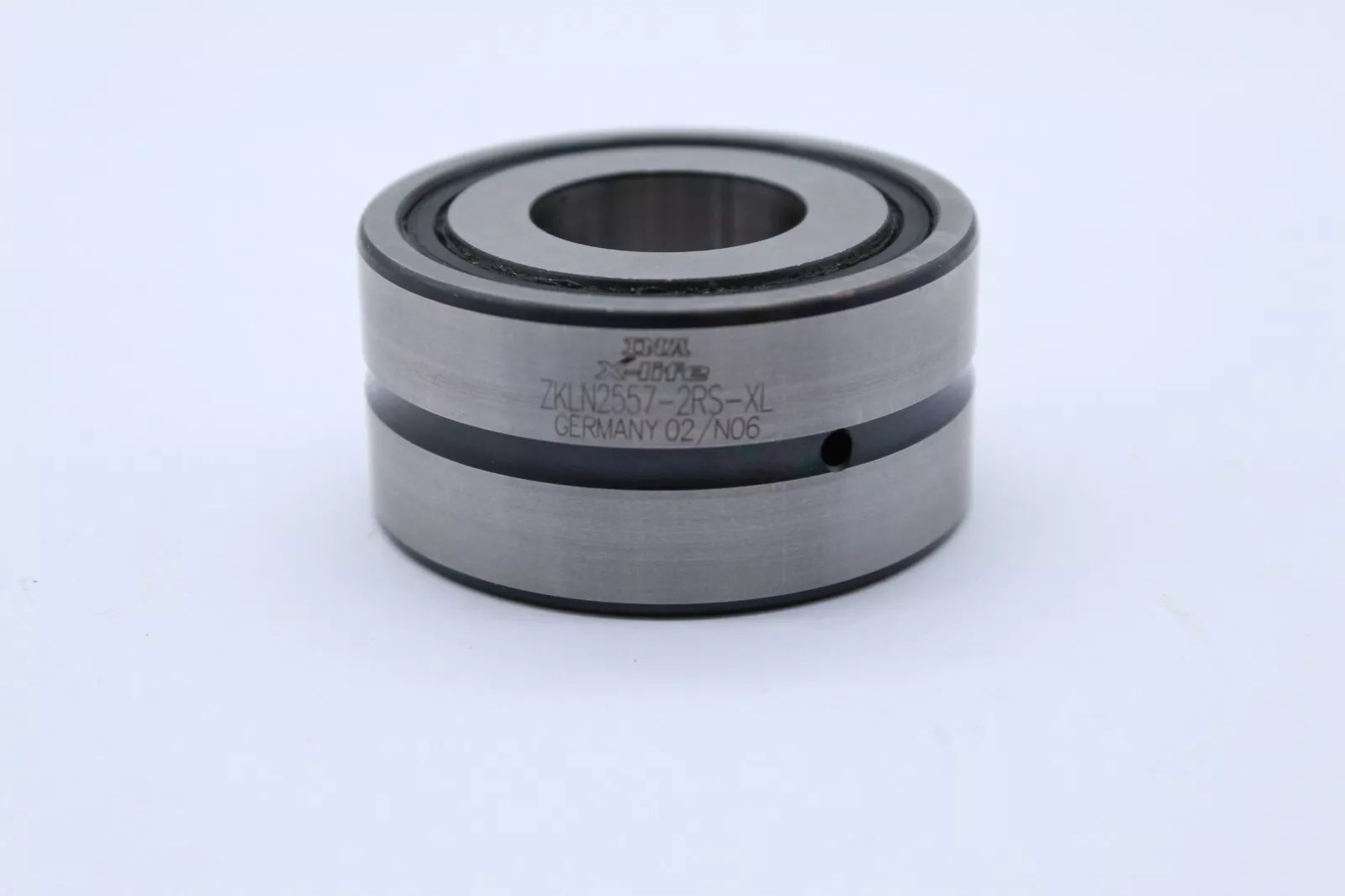

INA ZKLN2557-2RS-XL轴承代号说明
Z
K
L
N
2
5
5
7
-
2
R
S
-
X
L
ZKLN：丝杠用双列推力角接触球轴承
25：内径代号，公称内径：25 mm
57：外径代号，公称外径：57 mm
-2RS：两侧有轴向防护型接触唇式密封圈
-XL：X-life 长寿命轴承标记
ZKLN：
丝杠用双列推力角接触球轴承
25：
内径代号，公称内径：25 mm
57：
外径代号，公称外径：57 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
-XL：
X-life 长寿命轴承标记
INA ZKLN2557-2RS-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 57 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.01 mm | 外径下公差 | |
| B | 28 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 30,500 N | 基本额定动载荷，轴向 |
| C0a | 55,000 N | 基本额定静载荷，轴向 |
| Cua | 3,350 N | 极限疲劳载荷，轴向 |
| nG Grease | 5,700 1/min | 极限转速-脂润滑 |
| nϑ | 2,600 1/min | 热安全运行转速 |
| MR | 0.4 Nm | 轴承摩擦力矩 |
| 0.354 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 40.5 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da max | 48 mm | 壳体最大直径 |
| da min | 32 mm | 最小轴径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 750 N/µm | 轴向刚度 |
| ckL | 200 Nm/mrad | 倾斜刚度 |
| Mm | 0.486 kg * cm² | 质量惯性矩 |
| 2 µm | 轴向跳动 | |
| ZM25 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM25 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 25 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 9,123 N | 所需锁紧螺母轴向力 | |
INA ZKLN2557-2RS-XL轴承后缀
| 密封 | 2RS | 两侧接触式唇形密封件 |
| 公差等级 | 标准 | 标准 |
