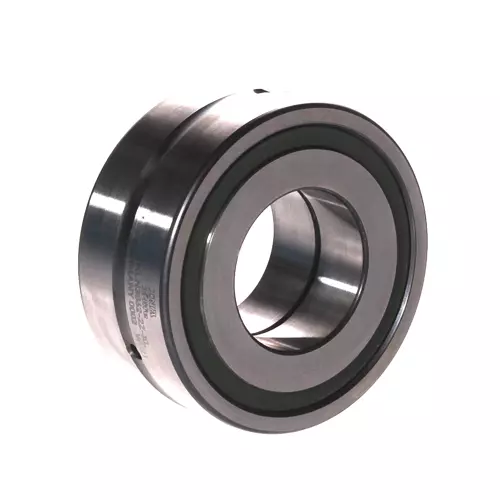

INA ZKLN3062-2Z-XL轴承代号说明
Z
K
L
N
3
0
6
2
-
2
Z
-
X
L
ZKLN：丝杠用双列推力角接触球轴承
30：内径代号，公称内径：30 mm
62：外径代号，公称外径：62 mm
-2Z：两侧带间隙式金属防尘盖
-XL：X-life 长寿命轴承标记
ZKLN：
丝杠用双列推力角接触球轴承
30：
内径代号，公称内径：30 mm
62：
外径代号，公称外径：62 mm
-2Z：
两侧带间隙式金属防尘盖
-XL：
X-life 长寿命轴承标记
INA ZKLN3062-2Z-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 62 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.01 mm | 外径下公差 | |
| B | 28 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 32,000 N | 基本额定动载荷，轴向 |
| C0a | 64,000 N | 基本额定静载荷，轴向 |
| Cua | 3,850 N | 极限疲劳载荷，轴向 |
| nG Grease | 6,700 1/min | 极限转速-脂润滑 |
| nϑ | 4,300 1/min | 热安全运行转速 |
| MR | 0.25 Nm | 轴承摩擦力矩 |
| 0.399 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 45.5 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da max | 53 mm | 壳体最大直径 |
| da min | 40 mm | 最小轴径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 850 N/µm | 轴向刚度 |
| ckL | 300 Nm/mrad | 倾斜刚度 |
| Mm | 0.73 kg * cm² | 质量惯性矩 |
| 2.5 µm | 轴向跳动 | |
| ZM30 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM30 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 32 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 9,947 N | 所需锁紧螺母轴向力 | |
