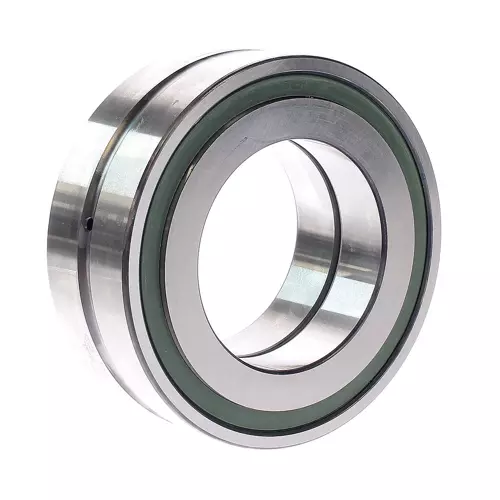

INA ZKLN70120-2Z-XL轴承代号说明
Z
K
L
N
7
0
1
2
0
-
2
Z
-
X
L
ZKLN：丝杠用双列推力角接触球轴承
70：内径代号，公称内径：70 mm
120：外径代号，公称外径：120 mm
-2Z：两侧带间隙式金属防尘盖
-XL：X-life 长寿命轴承标记
ZKLN：
丝杠用双列推力角接触球轴承
70：
内径代号，公称内径：70 mm
120：
外径代号，公称外径：120 mm
-2Z：
两侧带间隙式金属防尘盖
-XL：
X-life 长寿命轴承标记
INA ZKLN70120-2Z-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.008 mm | 内径下公差 | |
| D | 120 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.015 mm | 外径下公差 | |
| B | 45 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 97,000 N | 基本额定动载荷，轴向 |
| C0a | 241,000 N | 基本额定静载荷，轴向 |
| Cua | 14,600 N | 极限疲劳载荷，轴向 |
| nG Grease | 3,800 1/min | 极限转速-脂润滑 |
| nϑ | 2,800 1/min | 热安全运行转速 |
| MR | 1.2 Nm | 轴承摩擦力矩 |
| 1.998 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 95 mm | 内圈挡边直径 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da max | 110 mm | 壳体最大直径 |
| da min | 92 mm | 最小轴径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 1,450 N/µm | 轴向刚度 |
| ckL | 2,250 Nm/mrad | 倾斜刚度 |
| Mm | 19.8 kg * cm² | 质量惯性矩 |
| 3 µm | 轴向跳动 | |
| ZMA70/110 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM70 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 130 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 19,031 N | 所需锁紧螺母轴向力 | |
