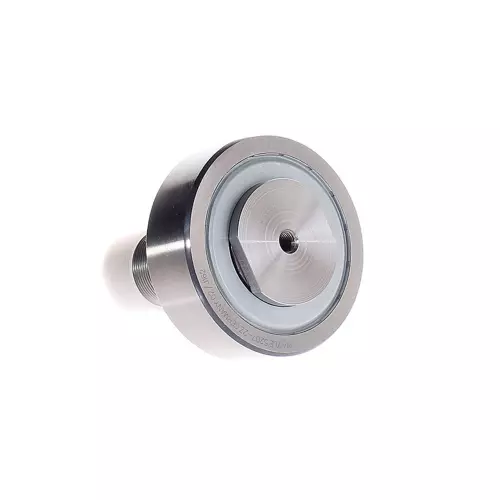

INA ZLE5207-2Z轴承代号说明
Z
L
E
5
2
0
7
-
2
Z
ZL：螺栓型滚轮轴承
E：螺柱带偏心套
5：双列角接触球宽度系列
2：直径系列：2系列
07：内径代号，参考内径：35 mm
-2Z：两侧带间隙式金属防尘盖
ZL：
螺栓型滚轮轴承
E：
螺柱带偏心套
5：
双列角接触球宽度系列
2：
直径系列：2系列
07：
内径代号，参考内径：35 mm
-2Z：
两侧带间隙式金属防尘盖
INA ZLE5207-2Z轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| D | 80 mm | 外径 |
| de | 35 mm | 偏心轮直径 |
| B | 99 mm | 宽度 |
| Cr w | 30,000 N | 径向额定动载荷 |
| C0r w | 25,000 N | 径向额定静载荷 |
| Cur w | 1,320 N | 径向极限疲劳载荷 |
| nD G | 4,650 1/min | 永久脂润滑转速 |
| Fr per | 22,100 N | 外圈允许动载荷，径向 |
| 1.297 kg | 重量 | |
| 尺寸参数 | ||
| B1 max | 35 mm | 止推垫圈的最大宽度 |
| B2 | 64 mm | 螺栓/螺柱长度 |
| C | 27 mm | 外圈宽度 |
| C1 | 3 mm | 外环到止推垫圈的突出部分 |
| d2 | 45 mm | 止推垫圈的止推直径 |
| rmin | 1.1 mm | 最小倒角尺寸 |
| W | 40 mm | 单元宽度 |
| W1 | 27 mm | 单元宽度 |
| e | 1.5 mm | 偏心 |
| Be | 29 mm | 偏心轮宽度 |
| g | M8X1 | 阴螺纹 |
| lg | 8 mm | 螺纹长度（阴螺纹） |
| G | M30X1,5 | 螺纹 |
| IG min | 32 mm | 最小螺纹长度 |
| R | 500 mm | 外圈外轮廓半径 |
| 附加附件 | ||
| MA | 540 Nm | 螺母拧紧力矩 |
INA ZLE5207-2Z轴承后缀
| 密封 | 2Z | 双面防尘盖密封 |
| 外圈轮廓 | R500 | |
| 是否带再润滑设备 | 通过头部和螺柱上的螺纹连接 | |
| 装配辅助工具 | 平头扳手 | |
| 螺栓安装方式 | 平头扳手 |
