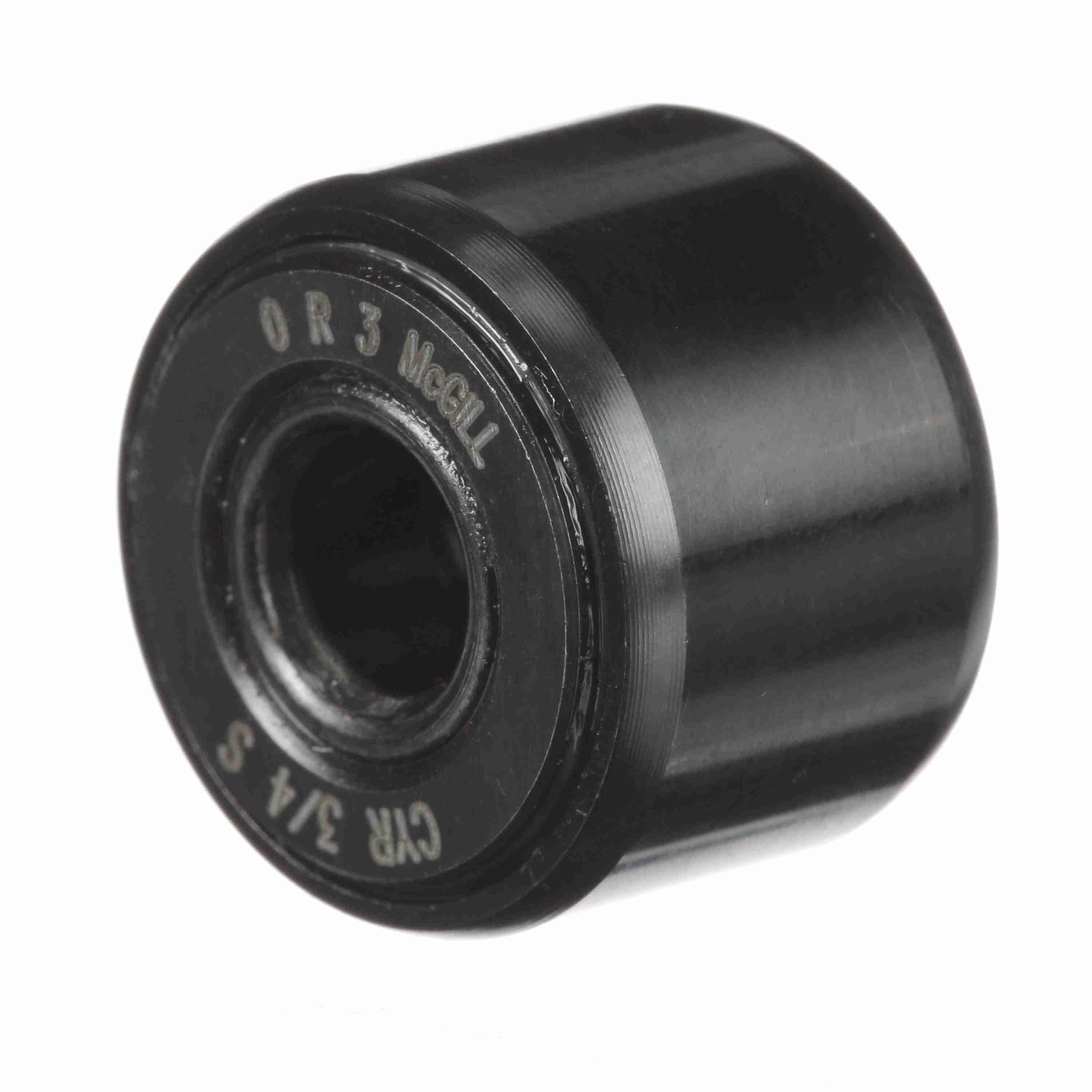

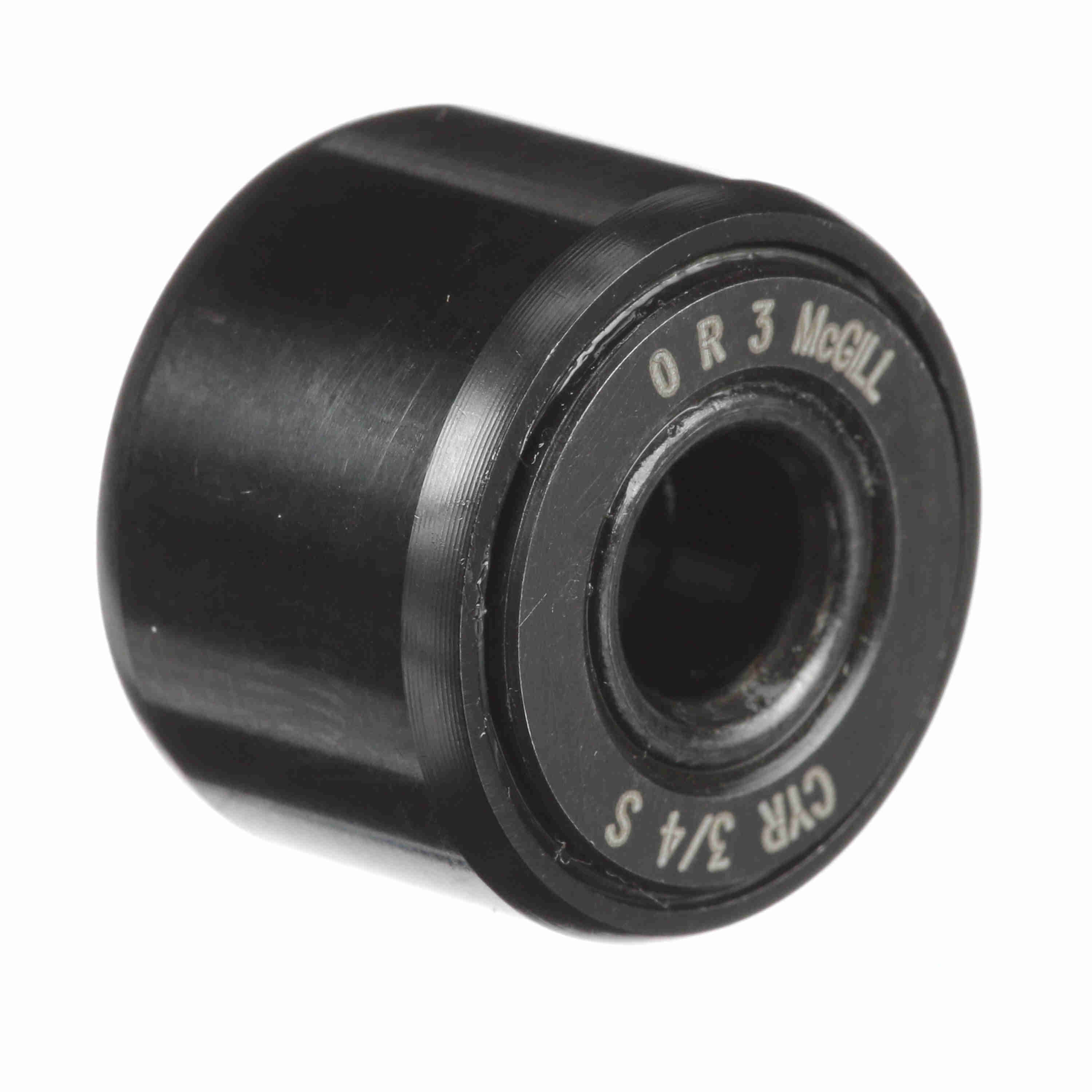

MCGILL CCYR3-S轴承代号说明
C
C
Y
R
3
-
S
C：球面外圈
CYR：Cam Yoke Roller，凸轮滚轮轴承
3：英制轴承外径：3 in
-：分隔符
S：带LUBRI-DISC®密封件
C：
球面外圈
CYR：
Cam Yoke Roller，凸轮滚轮轴承
3：
英制轴承外径：3 in
-：
分隔符
S：
带LUBRI-DISC®密封件

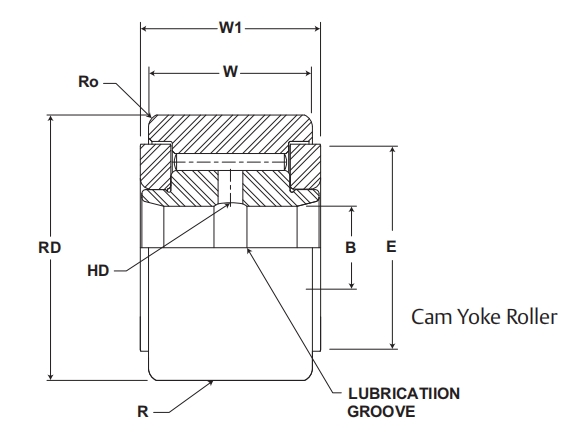

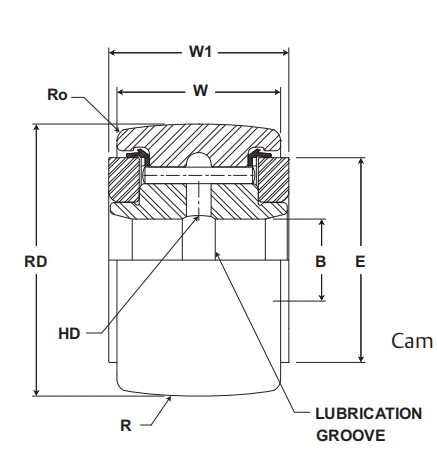

MCGILL CCYR3-S轴承尺寸、参数与图纸
| 基本尺寸 (mm) | |
| 滚轮外径 RD | 76.2 |
| 滚轮外径公差 | +0/-0.03 |
| 滚轮宽度 W | 44.45 |
| 滚轮宽度公差 | +0/-0.13 |
| 滚轮内径 B | 25.4 |
| 滚轮内径公差 | +0.0003/-0.0013 |
| 总宽度 W1 | 46.04 |
| 总宽度公差 | +0.13/-0.25 |
| 球面外圈半径 R | 762 |
| 安装尺寸 (mm) | |
| 润滑孔径 HD | 3.2 |
| 最小凸台直径 E | 54 |
| 圆角半径 Ro | 0 |
| 推荐轴直径 (mm) | |
| 推配合 | 25.385 |
| 推配合公差 | +0.005/-0.008 |
| 紧配合 | 25.405 |
| 紧配合公差 | +0.005/-0.008 |
| 压配合 | 25.415 |
| 压配合公差 | +0.005/-0.008 |
| 重量（kg） | |
| 1.41 | |
| 载荷（N） | |
| 滚轮动载荷 | 69923 |
| 滚轮静载荷 | 221599 |
| 其他参数 | |
| 极限转速 (脂润滑) rpm | 950 |
