MCGILL GR12SS+MI8轴承代号说明
G
R
1
2
S
S
+
M
I
8
GR：GUIDEROL®滚针轴承
12：公称轴承内径：12/16 in
SS：双重密封，两个密封唇都向内
+：连接符
MI：内圈
8：内圈内径：8/16 in
GR：
GUIDEROL®滚针轴承
12：
公称轴承内径：12/16 in
SS：
双重密封，两个密封唇都向内
+：
连接符
MI：
内圈
8：
内圈内径：8/16 in

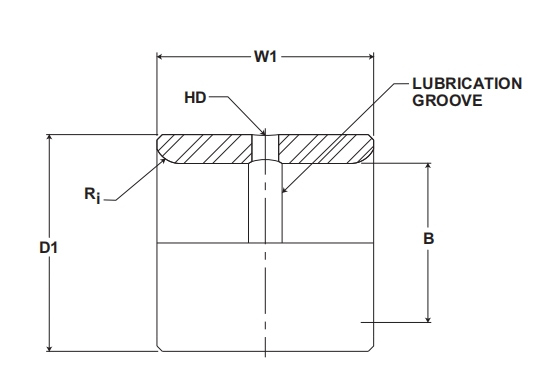

MCGILL GR12SS+MI8轴承尺寸、参数与图纸
| 基本尺寸 (in) | |
| 外圈带保持架组件内径 d | 0.75 |
| 外圈带保持架组件内径公差 | +0/-0.0005 |
| 外径 D | 1.25 |
| 外径公差 | +0/-0.0005 |
| 外圈带保持架组件厚度 W | 1 |
| 外圈带保持架组件厚度公差 | +0/-.005 |
| 内圈内径 B | 0.5 |
| 内圈内径公差 | +0/-0.0004 |
| 内圈外径 D1 | 0.7493 |
| 内圈外径公差 | +0/-0.0005 |
| 内圈厚度 W1 | 1.01 |
| 内圈厚度公差 | +0/-.005 |
| 安装尺寸 (in) | |
| 旋转外壳孔径 | 1.2497 |
| 固定外壳孔径 | 1.2507 |
| 外壳孔径公差 | +0/-0.0005 |
| 外圈润滑孔径 HD | 0.08 |
| 外圈倒角半径 Ro | 0.04 |
| 内圈润滑孔径 HD | 0.13 |
| 内圈倒角半径 Ri | 0.4 |
| 推荐轴直径（旋转轴） | 0.5005 |
| 推荐轴直径（固定轴） | 0.4997 |
| 重量（lb） | |
| Array | |
| 载荷（lb） | |
| 基本动载荷 | 3700 |
| 基本静载荷 | 7200 |
| 其他参数 | |
| 极限转速 (脂润滑) rpm | 5100 |
